Was NavVis Technologie für Ihre Green Building-Zertifizierung tun kann

Einführung: LEED & Kredit

Was ist LEED?



LEED verstehen

LEED (Leadership in Energy and Environmental Design) ist ein weltweit anerkanntes Bewertungssystem für umweltfreundliche Gebäude, das gesunde, effiziente und kostengünstige umweltfreundliche Gebäude fördert. Es unterstützt Projektteams bei der Erreichung von Nachhaltigkeitszielen, indem es einen auf Umweltprinzipien basierenden Rahmen bietet. Die LEED-Zertifizierung weist auf eine bedeutende Leistung im Bereich Nachhaltigkeit und Führung hin und leitet Projektteams zu umweltfreundlichen Optionen, die mit ihren Zielen übereinstimmen.

Grünes Bauen erforschen

Die Green-Building-Zertifizierung konzentriert sich auf die positiven Auswirkungen der bebauten Umwelt auf Natur und Bewohner. Sie integriert die Säulen der Nachhaltigkeit (Menschen, Planet, Wohlstand) in die Projekte, indem sie Faktoren wie Energieverbrauch, Wasserverbrauch, Luftqualität in Innenräumen und Materialauswahl berücksichtigt. LEED dient als Instrument zur Förderung von Best Practices und Innovationen bei der Planung und dem Bau umweltfreundlicher Gebäude.

Entwicklung von LEED: Wie und warum

LEED hat sich weiterentwickelt, um sich an neue Märkte, Gebäudetypen und Umweltkenntnisse anzupassen. Kontinuierliche Verbesserungszyklen, die von der international renommierten Gemeinschaft des US Green Building Council geleitet werden, helfen dabei, neue Herausforderungen und Chancen effektiv anzugehen.

Kredit für nachhaltige Standorte:
site assessment v 4.1

In der folgenden Diskussion werden wir uns mit der Verwendung von NavVis als Lösung im Rahmen des Kredits "Nachhaltige Standorte" (SS) für die Standortbewertung. Zunächst soll das Konzept der nachhaltigen Standortbewertung im Kontext der Version 4.1 der Richtlinien für das LEED-Bewertungssystem ("LEED BD+C: New Construction v4.1 - LEED v4.1") erläutert werden.

Absicht

Der Zweck besteht darin, die Standortbedingungen, die Belange der Umweltgerechtigkeit sowie kulturelle und soziale Faktoren zu bewerten, bevor der Planungsprozess eingeleitet wird. Diese Bewertung zielt darauf ab, nachhaltige Optionen zu beurteilen und Erkenntnisse für Entscheidungen im Zusammenhang mit der Standortgestaltung zu gewinnen.

Anforderungen

Die Aufgabe besteht darin, eine umfassende Standortuntersuchung oder -bewertung durchzuführen und zu dokumentieren, die die folgenden Aspekte abdeckt:

  • Vegetation
  • Klima
  • Topographie
  • Hydrologie
  • Böden
  • Menschliche Nutzung

Die Erhebung oder Bewertung sollte Zusammenhänge zwischen den Merkmalen des Standorts und den oben genannten Themen herstellen und zeigen, wie diese Merkmale den Projektentwurf beeinflusst haben. Die Auslassung eines der aufgeführten Themen sollte begründet werden.

Dieser Rahmen ist an die "Guidelines and Performance Benchmarks 2009" der Sustainable Sites Initiative angepasst, insbesondere an die Voraussetzung 2.1: Standortbewertung.

Ein Wendepunkt mit NavVis

NavVisLösung von Credit SS und die Bewertung des Standorts

Was ist NavVis?

NavVis konzentriert sich auf SLAM-basierten dynamischen Scanlösungen und einer Reality Capture Plattform, die die Fähigkeiten von AEC-Fachleuten verbessern soll. Durch die Integration der NavVis LX-Series und NavVis IVIONwird eine ganzheitliche Reality Capture Lösung erreicht. Diese innovative Technologie ermöglicht es Fachleuten, virtuelle Standortbeurteilungen durchzuführen, was zu einer erheblichen Steigerung der Produktivität pro Ingenieursstunde führt und die Notwendigkeit von Vor-Ort-Besuchen reduziert, z. B. bei der Bewertung von Industriebrachen vor Beginn des Entwurfsprozesses.

Was können NavVis tun, um mit dem Kredit zu helfen?

NavVis Technologie bietet mehrere Möglichkeiten. Eine Option besteht darin, eine Punktwolke der gescannten Umgebungen herunterzuladen, die in bereits vorhandenen Anwendungen von Drittanbietern verwendet werden kann und gründliche Auswertungen und Simulationen ermöglicht, wie z. B. Topografiekonturanalysen oder Schattensimulationen. Eine andere Möglichkeit ist die virtuelle Inspektion des gescannten Standorts mit 360-Grad-Panoramabildern zusammen mit der Punktwolke in NavVis IVIONSo lassen sich zum Beispiel die Vegetation vermessen, Bäume kartieren und befestigte Flächen identifizieren.

Beispiel aus der Praxis: Große Renovierung in der NavVis HAUPTSITZ

Bereiten Sie sich auf die Bewertung vor: Virtuelle Kartierung des Geländes

In diesem Beispiel planen wir eine umfassende Renovierung der NavVis Hauptgeschäftsstelle in München. Bevor die Planung beginnt, sollte eine Standortbewertung durchgeführt werden, um Erkenntnisse zu gewinnen, die als Entscheidungsgrundlage für die Standortgestaltung dienen. Die Bewertung wird auf der Freifläche durchgeführt, die zum Hauptquartier gehört - dem Innenhof des Gebäudes.

Zunächst werden das gesamte Gebäude und das Gelände mit einem Scanner gescannt. NavVis VLXgescannt, wobei eine 3D-Punktwolke der bestehenden Struktur und 360-Grad-Panoramabilder erstellt werden. Der Zugriff auf diese Daten erfolgt dann über einen beliebigen Webbrowser in NavVis IVION.

LEED - IVION Punktwolken-Ansicht

NavVis IVION Punktwolkenansicht
LEED - IVION Panoramablick

NavVis IVION Panoramablick
LEED - IVION beide

NavVis IVION Draufsicht und Panoramablick
LEED - IVION Grundriss

Grundriss-/Lageplanansicht in NavVis IVION
LEED - IVION Grenze

Die Projektgrenze, hervorgehoben in NavVis IVION

In einem zweiten Schritt wird zur Vorbereitung der Bewertung der gesamte Innenhofbereich virtuell mit dem Mark & Measure Tool in NavVis IVION. Dabei werden die verschiedenen Flächen nach den oben beschriebenen LEED-Anforderungen und Standards vermessen. Die verschiedenen Flächentypen können innerhalb der Dateistruktur in NavVis IVIONsortiert, farblich hervorgehoben und entsprechend benannt werden, um das Verständnis des Standorts zu erleichtern. Die Flächenkartierung erfolgt durch die Analyse der Standortbedingungen und Flächentypen anhand von 360-Grad-Panoramabildern und Messungen unter Verwendung der Geometrie- und Farbinformationen aus der Punktwolke.

Übersicht

In den folgenden Screenshots werden die Ergebnisse der Kartierung angezeigt. Sie zeigen Grundrissansichten der Punktwolke, wobei verschiedene Bereiche (befestigte Flächen, Vegetation, Erholungsgebiete usw.) in verschiedenen Farben kartiert sind. Die Dateistruktur ist auf der rechten Seite der Benutzeroberfläche sichtbar und hilft bei der Kategorisierung der kartierten Gebiete nach ihren jeweiligen Typen. Diese Kategorisierung wird später für Bewertungen verwendet, z. B. für die Gegenüberstellung von befestigten Flächen und Vegetation, die Identifizierung von Gebietstypen oder die Bewertung des Wasserabflusspotenzials.

LEED - Bildschirmfoto 1
LEED - Bildschirmfoto 2
LEED - Bildschirmfoto 3

Nach Abschluss des Mapping-Prozesses in NavVis IVIONwerden die Flächen der einzelnen Typen von NavVis IVION nach Microsoft Excel übertragen.

In diesem Beispiel von einer Gesamtfläche des Standorts:

  • 2390m2 für den Innenhof
  • 1558m2 sind versiegelt
  • 832m2 sind der Vegetation gewidmet

Von der gesamten versiegelten Fläche:

  • 1073m2 sind Kopfsteinpflaster
  • 282m2 ist Schotter
  • 183m2 sind Erholungsfläche
  • 38m2 sind gepflastert
  • die restlichen 13m2 sind mit Gullys belegt
Beispiel Bodenbelag: Pflasterarten

Das folgende Beispiel skizziert einen Arbeitsablauf zur Identifizierung und Dokumentation verschiedener Bodenbelagsstrukturen aus der Ferne. Um die Art des Bodenbelags vor Ort zu bestimmen, können 360-Grad-Panoramabilder verwendet werden. Zu Kartierungszwecken kann die Punktwolkenansicht verwendet werden, um die von den einzelnen Bodenbelagsarten belegte Fläche zu messen.

LEED - Kartierung mit Kopfsteinpflaster
LEED - Kartierung von Schotterflächen
LEED - Bodenbelagskartierung

Bewertung des Standorts: Vegetation

Verwenden Sie NavVis IVION zu:

  • Identifizierung der wichtigsten Vegetationstypen durch Analyse der 360-Grad-Panoramabilder
  • Bewertung von Grünflächen und genaue Kartierung des Umfangs von Vegetationsflächen
  • Kartierung von Bäumen durch Bestimmung ihrer Anzahl und Messung ihres Kronendurchmessers
  • Vegetierte Fläche
  • Vegetationstypen
  • Baumkartierung

Verwenden Sie 360-Grad-Panoramabilder, um die Vegetationsflächen während der Standortbewertung zu kartieren und sie in NavVis IVION. Verwenden Sie anschließend das Werkzeug Markieren und Messen, um alle bewachsenen Flächen auf dem Gelände zu kartieren. Diese Methode bietet eine umfassende Abdeckung und erleichtert die spätere Analyse für Zwecke wie Freiflächen oder Wärmeinselkriterien. In diesem Beispiel sind 35 % der Gesamtfläche begrünt.

LEED - Vegetation 1
LEED - Vegetation 2

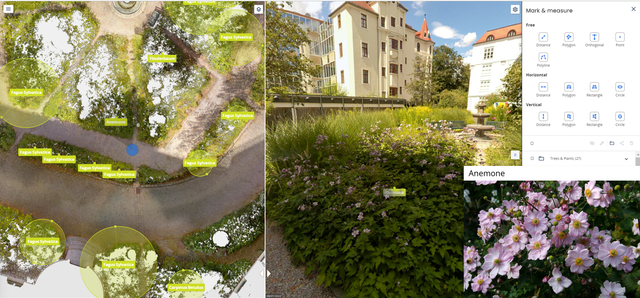

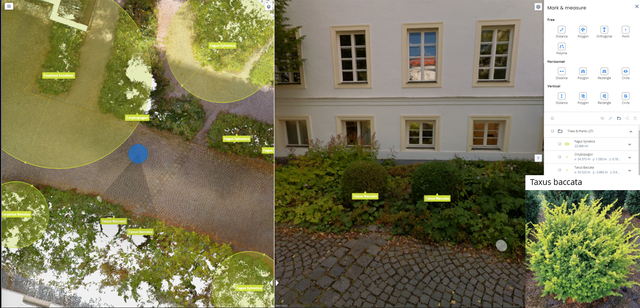

Hier wollen wir zeigen, wie unsere Ingenieure die primären Vegetationstypen im Innenhof erfolgreich identifiziert haben, ohne den Ort physisch zu besuchen. Die Nutzung von 360-Grad-Panoramabildern in NavVis IVION erwies sich als wirksame Methode, um bestimmte Vegetations- und Pflanzentypen genau zu bestimmen. Während diese Aufgabe für Umweltexperten einfach zu sein scheint, können Anfänger von einem einfachen Tipp profitieren: Machen Sie einen Screenshot und verwenden Sie Ihre bevorzugte Pflanzenbestimmungsdatenbank, um die richtigen Arten zu identifizieren.

LEED - Vegetation Typ 2
LEED - Vegetation Typ 3
LEED - Vegetation Typ 4

Hier sind Beispiele für die Vegetationstypen im Innenhof des NavVis HQ zu finden sind. Dabei werden sowohl der Standort als auch die Art der Vegetation für die Anrechnung dokumentiert mit NavVis IVION.

LEED - Vegetation Typ 1

Verwenden Sie NavVis IVION um bemerkenswerte Bäume zu kartieren, ihren Kronendurchmesser zu messen und die entsprechenden Schattenbereiche zu bewerten. Die Beispiel-Screenshots dienen als visuelle Anleitung:

LEED - Baumkartierung 1

Darüber hinaus ist im Folgenden eine Beispielliste von Bäumen des Standorts mit ihren potenziellen Schattenbereichen und Kronendurchmessern aufgeführt, die mithilfe von NavVis IVION.

LEED - Baumkartierung 2

Standortbewertung: Klima

Verwenden Sie NavVis IVION zu:

  • Bewertung der Sonneneinstrahlung und Ermittlung von Beschattungsmöglichkeiten
  • Integration von Belags- und Vegetationskartierungen mit SRI-Werten zur Vorabbewertung des Wärmeinseleffekts
  • Beschattungsmöglichkeiten
  • Wärmeinsel-Effekt

Die Beschattungsmöglichkeiten durch Bäume auf dem Gelände wurden im obigen Abschnitt "Baumkartierung" beschrieben. Die gesamte beschattete Fläche sollte anhand der bereits kartierten Bäume berechnet werden, und es kann ein Prozentsatz auf der Grundlage der Gesamtfläche des Standorts abgeleitet werden. Andere schattenspendende Strukturelemente können identifiziert und gemessen werden mit NavVis IVION.

LEED - Beschattungsmöglichkeiten

In der folgenden Tabelle sind die verschiedenen Oberflächentypen mit ihren Beschreibungen und den jeweiligen Flächen aufgeführt, die mit NavVis IVION. Die Flächen wurden im Rahmen der allgemeinen Geländeaufnahme kartiert. Auf der Grundlage der Oberflächenkriterien, die mit Hilfe von NavVis IVIONdokumentiert sind, wird ein geschätzter SRI-Wert angegeben, der durch Literaturrecherche ermittelt wurde.

Aus diesen Erkenntnissen lässt sich das Potenzial des Wärmeinseleffekts berechnen.

LEED - Wärmeinsel-Effekt

Bewertung des Standorts: Hyrdologie

Benutzen Sie NavVis IVION für eine umfassende visuelle Standortbewertung zu:

  • Zeichnen Sie natürliche Gewässer wie Feuchtgebiete, Seen, Flüsse und Küstenlinien zusammen mit ihren jeweiligen Flächen innerhalb der Grundstücksgrenzen genau auf. Nutzen Sie Funktionen wie Mark & Measure für Flächenberechnungen und Points Of Interest (POIs) für prägnante Informationszusammenfassungen.
  • Bewertung der Aussichten für die Sammlung und Wiederverwendung von Regenwasser und Ermittlung von Möglichkeiten für die Regenwassernutzung
  • Vereinfachung der Identifizierung und Dokumentation verschiedener Belagstypen und -flächen innerhalb der Projektgrenzen bei der Analyse von undurchlässigen und durchlässigen Oberflächen

An dem Beispielstandort sind keine natürlichen Gewässer vorhanden.

  • Undurchlässige und durchlässige Oberflächen
  • Sammlung von Regenwasser

In der nachstehenden Tabelle sind die verschiedenen Oberflächentypen, die in NavVis IVIONidentifiziert wurden, zusammen mit ihren Beschreibungen und den jeweiligen Flächen. Der Identifizierungsprozess wird in den vorangegangenen Abschnitten beschrieben. Auf der Grundlage der Oberflächenkriterien wird ein geschätzter Wasserdurchlässigkeitswert angegeben, der durch Literaturrecherche ermittelt wurde.

LEED - undurchlässige Oberflächen

Was die Kiesoberfläche betrifft, so würde sie unter normalen Umständen ein gewisses Maß an Wasserdurchlässigkeit aufweisen. In diesem speziellen Fall jedoch ergab eine Sichtprüfung in NavVis IVION das Vorhandensein einer undurchlässigen Betonschicht unter dem weißen Schotter festgestellt. Folglich wurde die Wasserdurchlässigkeit in diesem Szenario mit 0 angesetzt.

LEED - Schotter

Auf dem Beispielgelände wurden 16 Gullys mit einer Gesamtfläche von etwa 13 m² identifiziert. Diese Gullys werden für den Abfluss von Regenwasser genutzt, wie auf dem obigen Bild der Beispieldokumentation zu sehen ist. Flächen für die Sammlung und Wiederverwendung von Regenwasser konnten nicht identifiziert werden.

Bewertung des Standorts: Topographie

Verwenden Sie NavVis IVION zu:

  • Erstellen von Konturenkarten, Exportieren der Punktwolkendaten und Durchführen von Konturanalysen mit Software von Drittanbietern
  • Identifizieren Sie charakteristische topografische Merkmale und erstellen Sie Points of Interest (POIs) für diese Merkmale
Konturanalyse

Verwenden Sie zunächst Crop & Download in NavVis IVION um den gewünschten Ausschnitt der Punktwolke herunterzuladen:

1
Öffnen Sie Zuschneiden & Herunterladen aus dem Menü in NavVIs IVION
LEED - Ernte & Download 2
2
Wählen Sie den Bereich in der 2D-Ansicht aus
LEED - Ernte & Download 1
3
Verwenden Sie die 3D-Ansicht, um den gesamten Bereich der Punktwolke auszuwählen, den Sie herunterladen möchten
LEED - Ernte & Download 3
4
Laden Sie die Punktwolkendaten in dem von Ihnen gewünschten Format herunter
LEED - zuschneiden & herunterladen 4

Anschließend können Sie die Punktwolke bereinigen und die Konturen mit Software von Drittanbietern analysieren. Das Gebiet kann je nach den Möglichkeiten der gewählten Software bearbeitet werden, z. B. durch Ausschluss von Autos oder Bereichen außerhalb der Projektgrenzen. Die Oberflächenneigung und die Konturen können aus dem Endergebnis abgeleitet werden.

Hier ist ein Beispiel in Autodesk Civil 3D:

1
Hängen Sie die heruntergeladene Punktwolke an Ihre Civil 3D-Datei an
LEED - AU 1


2
Definition der Projektgrenzen
LEED - AU 4


3
Anpassung der Punktwolke an die Projektgrenzen für die weitere Analyse des Projektgeländes
LEED - AU 5


4
Erstellen Sie ein digitales Geländemodell und zeigen Sie Höhenlinien an (Haftungsausschluss: Unerwünschte Strukturen wie Autos müssen noch ausgeschlossen werden)
LEED - AU 6


5
Dreiecksansicht des digitalen Geländemodells, die zum Ändern oder Ausschließen von Bereichen und Objekten wie Autos verwendet wird
LEED - AU 7



Bewertung des Standorts: Menschliche Nutzung und Gesundheit

Verwenden Sie NavVis IVION zu:

  • Identifizieren Sie Fahrradabstellplätze anhand von Kartenansichten
  • Präsentation der verschiedenen Nutzungen innerhalb des Geländes durch 360-Grad-Panoramabilder
  • Erstellen Sie ein Inventar von Baumaterialien für das Recycling, dank der Funktion Markieren & Messen
  • Untersuchung von Möglichkeiten zur körperlichen Betätigung, Erstellung eines Inventars von Points of Interest (POI) und Messung von Aktivitätsbereichen

Mit NavVis IVIONwurde festgestellt, dass 7 % der Gesamtfläche für die menschliche Nutzung und die Freizeitgestaltung vorgesehen sind. Es gibt zwei Fahrradabstellplätze, einen offenen und einen geschlossenen, sowie eine kreisförmige Fläche in der Mitte des Hofes für Erholungszwecke.

LEED - Hinterhof
  • Menschliche Nutzung
  • Auswirkungen auf die menschliche Gesundheit

Verwenden Sie NavVis IVION um das Fahrradnetz und die Fahrradabstellplätze zu kartieren. Mit dem Panoramabild wurden auch verschiedene Ansichten des Innenhofs erfasst.

LEED - menschliche Nutzung 1

Angrenzende Verkehrsinfrastrukturen, unterschiedliche Nutzungen des Standorts und Baumaterialien mit Recycling- oder Wiederverwendungspotenzial können ebenfalls ermittelt werden. NavVis IVION.

LEED - menschliche Nutzung 2

Ein Brunnen mit umliegenden Bänken zum Sitzen und Entspannen in den Pausen wurde mit NavVis IVION. Falls vorhanden, können auch andere Möglichkeiten für Aktivitäten, die sich positiv auf die menschliche Gesundheit auswirken, ermittelt und in NavVis IVION.

LEED-Brunnen



Schlussfolgerung

Auch wenn die Durchführung einer Standortbewertung ausschließlich auf virtuellem Wege nicht ganz praktikabel ist, so kann doch ein erheblicher Teil davon mit Hilfe von NavVis Technologie durchgeführt werden. Die dynamischen Scanning-Funktionen liefern genaue Standortdaten in großem Maßstab, und die Benutzerfreundlichkeit der Reality Access-Lösung steigert die Effizienz weiter.

NavVis sollten als Ergänzung und nicht als Ersatz für eine Ortsbegehung dienen, die für Aufgaben wie die Entnahme von Bodenproben nach wie vor notwendig ist, und um Informationen wie z. B.:

  • Durchschnittliche monatliche Niederschlagsmenge und Temperaturspanne
  • Listen der auf Bundes- oder Landesebene bedrohten oder gefährdeten Arten; für Projekte außerhalb der USA: die Rote Liste der bedrohten Arten der Internationalen Union für die Erhaltung der Natur (IUCN)
  • Wenn diese speziellen Bedürfnisse anders erfüllt werden, NavVis kann die Technologie die Anzahl und Dauer der Besuche sowie die Anzahl der Besucher erheblich reduzieren - viele berufliche Funktionen erfordern keine physischen Inspektionen mehr.

Zusammenfassend lässt sich sagen, dass der Einsatz NavVis Technologie die Effizienz bei der Erlangung von Credits und der Durchführung von Bewertungen nachhaltiger Standorte gemäß den LEED-Standards erheblich verbessert. Sie reduziert die Notwendigkeit von Reisen vor Ort und beschleunigt die Prozesse der Gebietskartierung und -dokumentation.
