Ein Interview mit Thijs van Herpen, Direktor bei BIMnD, und Victor van Dinten, Geschäftsführer bei naext
Die Orientierung in großen, stark frequentierten Umgebungen wie Krankenhäusern, Bahnhöfen und öffentlichen Einrichtungen kann schwierig sein, zumal sich diese Räume ständig verändern. Es ist daher von entscheidender Bedeutung, dass sich Besucher, Nutzer und Mitarbeiter darin effizient und sicher bewegen können.
UmUm mehr über diesen Anwendungsfall zu erfahren, haben wir Thijs van Herpen, Direktor bei BIMnD, und Victor van Dinten, CEO bei naext, über die Zusammenarbeit zwischen BIMnD und naext bei der Entwicklung fortschrittlicher Lösungen zur Wegfindung in Innenräumen für Branchen wie das Gesundheitswesen und den öffentlichen Nahverkehr sowie über die Rolle von NavVis Technologie bei der effizienten Digitalisierung komplexer Innenräume durch ihre hohe Geschwindigkeit, Genauigkeit und Skalierbarkeit.
Projektübersicht:
-
Projektumgebungen: Krankenhäuser, Bahnhöfe und andere öffentliche Einrichtungen (darunter der Hauptbahnhof Eindhoven, Niederlande)
- Projektumfang: Mehrere großflächige Innenräume mit hohem Besucheraufkommen von 10.000 m² bis 25.000 m² (ca. 107.000 ft² bis 269.000 ft²), bei einer durchschnittlichen Projektgröße von rund 15.000 m² (≈161.000 ft²)
- Anwendungsbereich: Reality Capture, Punktwolkenverarbeitung, BIM und Entwicklung von Indoor-Navigationssystemen für stark frequentierte, in Betrieb befindliche und verkehrsreiche Umgebungen, wobei die Beeinträchtigungen auf ein Minimum beschränkt bleiben müssen
- Verwendete Technologie: Eine hybride Vermessungskonfiguration, die mobiles Mapping VLX mobiles Mapping für große Innenbereiche mit statischen terrestrischen Laserscannern (TLS) für hochpräzise Außenfassaden und Plattformen kombiniert, ergänzt durch Autodesk Revit fortschrittliche Technologien in den Bereichen KI, Computer Vision und Spatial Computing
- Ergebnis: Eine skalierbare digitale Plattform, die intelligente Wegführung, digitale Zwillinge und ein verbessertes Nutzererlebnis ermöglicht und speziell auf komplexe reale Umgebungen wie Krankenhäuser und Verkehrsknotenpunkte zugeschnitten ist
- Kern-Workflow: Der Workflow umfasste die Erfassung von Innen- und Außenräumen mithilfe eines hybriden Ansatzes, der NavVis VLX mobiles Mapping effizientes großflächiges Indoor-Scannen mit statischen terrestrischen Laserscannern für detaillierte Fassaden und Plattformen. Um den Anforderungen stark frequentierter Umgebungen gerecht zu werden, wurde das Scannen außerhalb der Stoßzeiten geplant, sodass Tausende von Quadratmetern – wie beispielsweise am Hauptbahnhof Eindhoven – innerhalb enger Zeitrahmen und mit minimalen Beeinträchtigungen erfasst werden konnten. Die daraus resultierenden Punktwolkendaten wurden anschließend zu präzisen BIM verarbeitet und in digitale Zwillinge mit intelligenten Navigationsfunktionen integriert, um fortschrittliche Wegfindungslösungen zu ermöglichen.
Victor van Dinten, Mitbegründer und Geschäftsführer von naext
F: Was war Ihre Aufgabe, bzw. was wollten Sie erreichen?

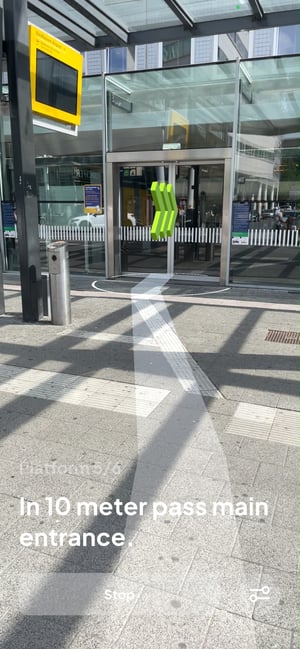

Wir hatten die Aufgabe, eine übersichtliche und zuverlässige Innenraumnavigation für Krankenhäuser, Bahnhöfe und andere öffentliche Einrichtungen zu entwickeln, in denen Besucher, Patienten und Mitarbeiter ihr Ziel schnell und einfach finden müssen.
Zu diesem Zweck haben BIMnD und naext gemeinsam innovative Lösungen für die Wegfindung in Innenräumen für Branchen wie das Gesundheitswesen und den öffentlichen Nahverkehr entwickelt. NavVis unterstützte dieses Vorhaben mit seiner Technologie, die die für die Digitalisierung dieser komplexen Umgebungen erforderliche Geschwindigkeit, Präzision und Effizienz bot.
naext brachte sein Fachwissen im Bereich intelligenter Lösungen für die Innenraumnavigation und Plattformen für räumliche Datenverarbeitung in Innenräumen ein und kombinierte dabei KI, Computer Vision und immersive Erlebnisse, um Nutzer intuitiv durch Gebäude zu führen.

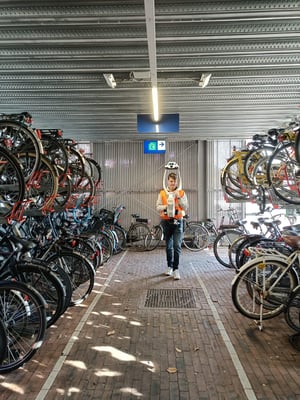

BIMnD war für die präzise Vermessung aller Standorte sowie für die Umwandlung der Punktwolkendaten in BIM der bestehenden Bauwerke verantwortlich. Zur Unterstützung dieses Prozesses NavVis mobiles Mapping eingesetzt, um Innenräume effizient zu erfassen; für Außenbereiche kamen zusätzlich statische Scanner zum Einsatz.
Thiljs van Herpen, Direktor, BIMnD
F: Was hat am meisten zum Fortschritt des Projekts beigetragen?
Ein wesentlicher Faktor für den Fortschritt des Projekts war die Fähigkeit, anspruchsvolle Umgebungen effizient zu vermessen. Diese Räume stellen besondere Herausforderungen dar, da Abteilungen und öffentliche Bereiche oft rund um die Uhr genutzt werden, sodass klinische Abläufe und Besucherströme unbedingt ungestört bleiben müssen. Daher wurde ein Großteil der Vermessungsarbeiten außerhalb der regulären Öffnungszeiten durchgeführt.
Vielen Dank an NavVis mobiles Mapping konnte BIMnD große Flächen schnell und effizient erfassen, ohne dass längere Sperrungen erforderlich waren oder Patienten, Reisende und Mitarbeiter beeinträchtigt wurden. Durch die Kombination aus Geschwindigkeit, hoher Präzision und sofortiger Datenverarbeitung konnten komplexe Gebäude innerhalb begrenzter Zeiträume vollständig digitalisiert werden.
F: Wie lauteten die Endergebnisse?
Eines der wichtigsten Ergebnisse war die erfolgreiche Konvertierung der von BIMnD erfassten Punktwolkendaten mithilfe von NavVis in 3D BIM in Autodesk Revit. Diese Modelle dienten anschließend als Grundlage für die Lösung von naext.
Diese Kombination aus schneller, präziser 3D-Datenerfassung, BIM und intelligenter Navigation zeigt, wie digitale Zwillinge und Spatial Computing das Nutzererlebnis in belebten bebauten Umgebungen erheblich verbessern können.
Schlussfolgerung
Das Projekt verdeutlicht, wie wichtig Reality Capture schnelle und zuverlässige Reality Capture , um eine skalierbare digitale Grundlage für Lösungen zu schaffen, die darauf abzielen, die Art und Weise zu verändern, wie Menschen komplexe Umgebungen erleben.
Diese Grundlage verbessert nicht nur die Barrierefreiheit und das Nutzererlebnis heute, sondern unterstützt auch die zukünftige Entwicklung intelligenterer und vernetzterer Gebäude.
