Wir erklären, wie das NavVis VLX Wearable Mapping System Ihre Arbeitsabläufe erheblich beschleunigen kann - ohne die Genauigkeit zu beeinträchtigen, auf die Ihr Unternehmen angewiesen ist.
Terrestrische Laserscanner (TLS) eignen sich hervorragend für die Erfassung genauer, umfassender 3D-Bilder einer Umgebung. Aber sie sind nicht sehr schnell.
Eine durchschnittliche Fläche von 1500 m² kann bis zu 7 Stunden Arbeit für eine vollständige Erfassung erfordern - das ist ein ganzer Tag im Feld. Mit einem dynamischen Innenraumscanner würde die gleiche Fläche in nur 30 Minuten erfasst werden.
In einem kürzlich veranstalteten Webinar, NavVis gezeigt, wie ihr eigener dynamischer Innenraumscanner NavVis VLX Ihre Arbeitsabläufe erheblich beschleunigen kann, ohne die Genauigkeit zu beeinträchtigen, auf die Ihr Unternehmen angewiesen ist.
Hier sind einige Highlights aus dem Webinar. Wir beginnen mit einem Überblick über einige der Möglichkeiten, wie ein dynamischer Scanner Ihren Arbeitsablauf beschleunigt, und werfen dann einen Blick auf ein reales Projekt, das zeigt, wie gut diese Werkzeuge in der Praxis funktionieren.
Um den Artikel zu überspringen und das Webinar selbst zu sehen, komplett mit einigen Beispieldaten Sets, Videos und einer ausführlichen Frage- und Antwortrunde, klicken Sie hier.
Verwenden Sie einen mobilen Scanner für die Erfassung unterwegs
Ein dynamischer Scanner beschleunigt Ihren Arbeitsablauf vor allem dadurch, dass er Ihnen ermöglicht, während Sie sich bewegen, zu erfassen, erklärt Christian Dette, NavVis Technischer Kundenbetreuer.
Bei einem TLS müssen Sie zwischen den Positionen hin- und hergehen, den Scanner aufstellen, 5-15 Minuten warten, während er die Daten erfasst, und dann den Vorgang immer wieder wiederholen.

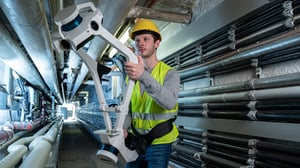

Ein dynamischer Scanner erfasst, wie Sie gehen. Sie gehen einfach durch die Umgebung ("in der Geschwindigkeit eines gemütlichen Strandspaziergangs mit Ihrem Partner"), und das Gerät übernimmt automatisch die gesamte komplexe Arbeit der Erstellung eines detaillierten 3D-Modells. Wenn Sie Panoramabilder aufnehmen möchten, halten Sie einfach kurz an, drücken einen Knopf und setzen Ihren Weg fort.
Verwenden Sie einen mobilen Scanner für eine schnellere Erfassung
Der nächste Weg, wie ein dynamischer Scanner Ihren Arbeitsablauf beschleunigt, besteht darin, dass komplexe Bereiche viel schneller erfasst werden können.
Wenn Sie eine große Maschine mit einem TLS erfassen, so Dette, benötigen Sie möglicherweise mindestens vier Aufstellungen, um sie aus jedem Winkel zu erfassen. Da jeder Scan mit dem branchenweit beliebtesten TLS bis zu 15 Minuten dauern kann, muss man mit 60-75 Minuten Scanzeit für ein Objekt rechnen.
Mit einem dynamischen Scanner wie NavVis VLXkönnen Sie um die Maschine herumgehen und sie dabei aus jedem Winkel erfassen. Selbst wenn Sie anhalten, um Fotos zu machen, sind Sie in ein oder zwei Minuten fertig.
Verwenden Sie einen mobilen Scanner, um Reflexionen und bewegte Objekte automatisch zu entfernen.
Da ein dynamischer Scanner Aufnahmen macht, während Sie sich bewegen, nimmt er Messungen desselben Objekts aus mehreren Winkeln vor. Das ist nützlich, sagt Dette, denn so kann die Verarbeitungssoftware des Scanners Reflexionen und sich bewegende Objekte automatisch entfernen. Und das spart Zeit im Feld.
Stellen Sie sich vor, Sie nehmen eine Umgebung mit spiegelnden Oberflächen auf, z. B. ein Bürogebäude mit großen Fensterbänken. Wenn Sie ein TLS verwenden, müssen Sie zusätzliche Scanpositionen einplanen, um die spiegelnden Oberflächen zu umgehen. Dies kann viel zusätzliche Zeit in Anspruch nehmen.
Wenn Sie einen dynamischen Scanner verwenden, so Dette, erfasst er jeden Teil des Objekts aus mehreren Blickwinkeln und erhält so alle Informationen, die er benötigt, um Reflexionen aus Ihren Daten automatisch zu entfernen. Sie können an den Spiegelungen vorbeigehen und sich auf den Weg machen.
Das Gleiche gilt für dynamische Objekte, wie Personen oder Fahrzeuge, die sich durch den Scan bewegen. Während sie einen TLS-Scan stören und Schatten in den Daten verursachen können, kann der dynamische Scanner sie automatisch herausfiltern und Ihren Arbeitsablauf erheblich beschleunigen.
Dies sind nur einige der Möglichkeiten, mit denen ein dynamischer Scanner Ihren Arbeitsablauf beschleunigen kann. (Weitere Informationen über die Vorteile des mobilen Scannens für Dokumentationsprojekte finden Sie in unserem Artikel hier).
Beweise: Ein Anwendungsfall aus der Praxis
Um zu zeigen, was diese Vorteile in der Praxis bedeuten, NavVis Partner-Manager Marek Koltun während des Webinars vier Projekte aus der Praxis vor. Hier ist ein kurzer Überblick über eines.
Für dieses Projekt, NavVis zusammen mit der LiRo Group, einem in Manhattan ansässigen Ingenieurbüro, die Verankerung der RFK-Brücke untersucht. Laut Koltun handelt es sich um eine der am stärksten befahrenen Brücken in den Vereinigten Staaten, die täglich von über 100.000 Autos in jede Richtung überquert wird. Das Ziel war es, einen schnellen Datensatz über den Ist-Zustand zu erhalten, um das bestehende Modell zu überprüfen und bei Bedarf neue Teile dem Modell hinzuzufügen.
Das Team schätzte die Größe des Projekts auf 10.000 m², eine Größe, für die man mit einem TLS mehrere Tage bräuchte. Mit NavVis VLX Mit einem tragbaren Scanner ging er die Brücke von einer Seite zur anderen, kletterte auf Leitern und tauchte unterwegs in enge Räume ein. Er war in der Lage, das Projekt in nur 3 Stunden zu beenden.
Koltun zeigte ein Video, um zu demonstrieren, wie er in nur 25 Minuten vom Boden der Verankerung bis zur Spitze - mehr als 100 Meter in der Luft - scannen konnte. "Ich kann mir nicht einmal vorstellen, wie viele Platzierungen eines statischen Scanners das erfordern würde", sagt Marek, "oder wie viel Zeit man für die Registrierung im Vergleich zur Selbstregistrierung von NavVis VLX."
Mehr erfahren
Dies ist nur ein kurzer Überblick über die Informationen NavVis die in dem kürzlich abgehaltenen Webinar behandelt wurden, in dem noch viel mehr Informationen darüber enthalten sind, wie man in 30 Minuten einen ganzen Tag lang scannen kann.
