Wie Equans verwendet NavVis um den Bau auf Kurs zu halten
Tim Runge28. Mai 20253 Minuten lesen

Wie Equans verwendet NavVis um den Bau auf Kurs zu halten

Equans Schweiz, Spezialist für den Bau komplexer technischer Anlagen - insbesondere in den Bereichen Elektrik, HLK und Gebäudeinfrastruktur - nimmt die vorhandenen Standortbedingungen nicht als selbstverständlich hin.

Selbst wenn ein Kunde ein As-Built-Modell zur Verfügung stellt, führt das Team eigene Standort-Scans durch.

Um uns zu zeigen, wie sie diese Sicherheit durch aktuelle und genaue Daten effizient erreichen, veranstalteteNavVis ein Webinar mit Michael Schwery, dem Leiter von BIM bei Equans.

Hier sind die wichtigsten Details aus dem Gespräch, das sich mit Themen wie der Überprüfung der Bedingungen vor Ort, der Koordinierung mit den Planungsteams und der Identifizierung von Problemen befasst, bevor sie sich auf den Zeitplan oder das Budget auswirken.

Drei Workflows, die echte Wirkung zeigen

Schwery erklärte, dass die Erfassung der bestehenden Bedingungen früher langsam und teuer war. Jetzt verwendet das Unternehmen NavVis VLX um schnell und unabhängig zu scannen.

Der Arbeitsablauf bei Equans ist unkompliziert. In den meisten Fällen wird das Scannen intern durchgeführt. Sie scannen das Gebäude, laden es in die Cloud hoch und verarbeiten es automatisch in NavVis IVION. Die Ergebnisse - hochauflösende Punktwolken und 360°-Bilder - sind am nächsten Morgen verfügbar.

"Es ist 10-20 Mal billiger, einen Fehler oder eine Abweichung in der Planungsphase oder im Modell zu korrigieren als auf der Baustelle.

- Michael Schwery, Leiter BIM, Equans Schweiz

Schwery nannte drei Beispiele für die Anwendung von Equans NavVis in der Praxis anwendet.

NavVis und Equans

1. Planung auf der Grundlage geprüfter Bedingungen

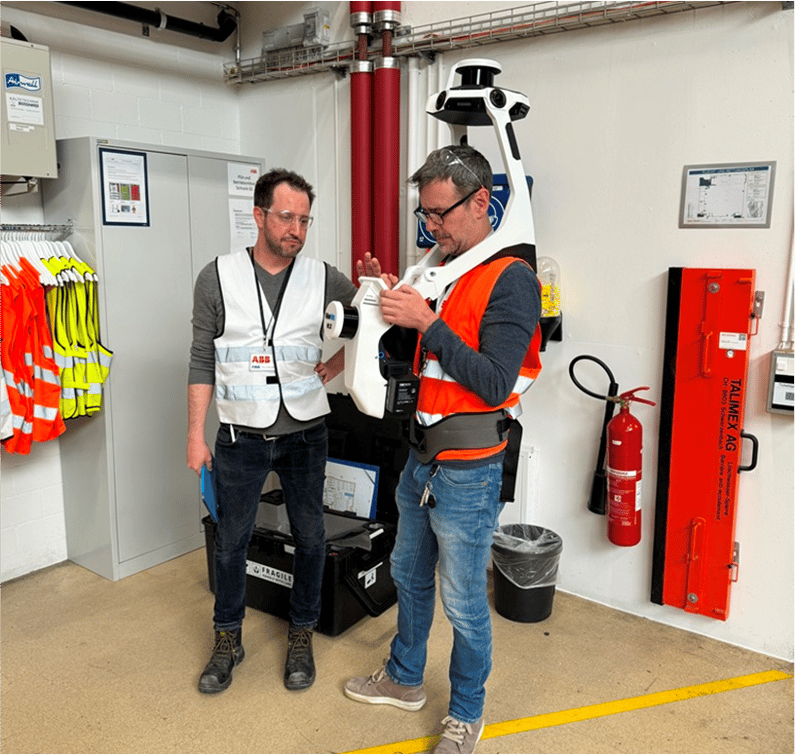

In einer ABB-Produktions- und Lagereinrichtung dokumentierte Equans die bestehenden Bedingungen auf engstem Raum. Mit NavVis VLXscannte das Team 2.900 m² in nur zwei Stunden und sparte damit 14 Stunden im Vergleich zu herkömmlichen Scanverfahren.

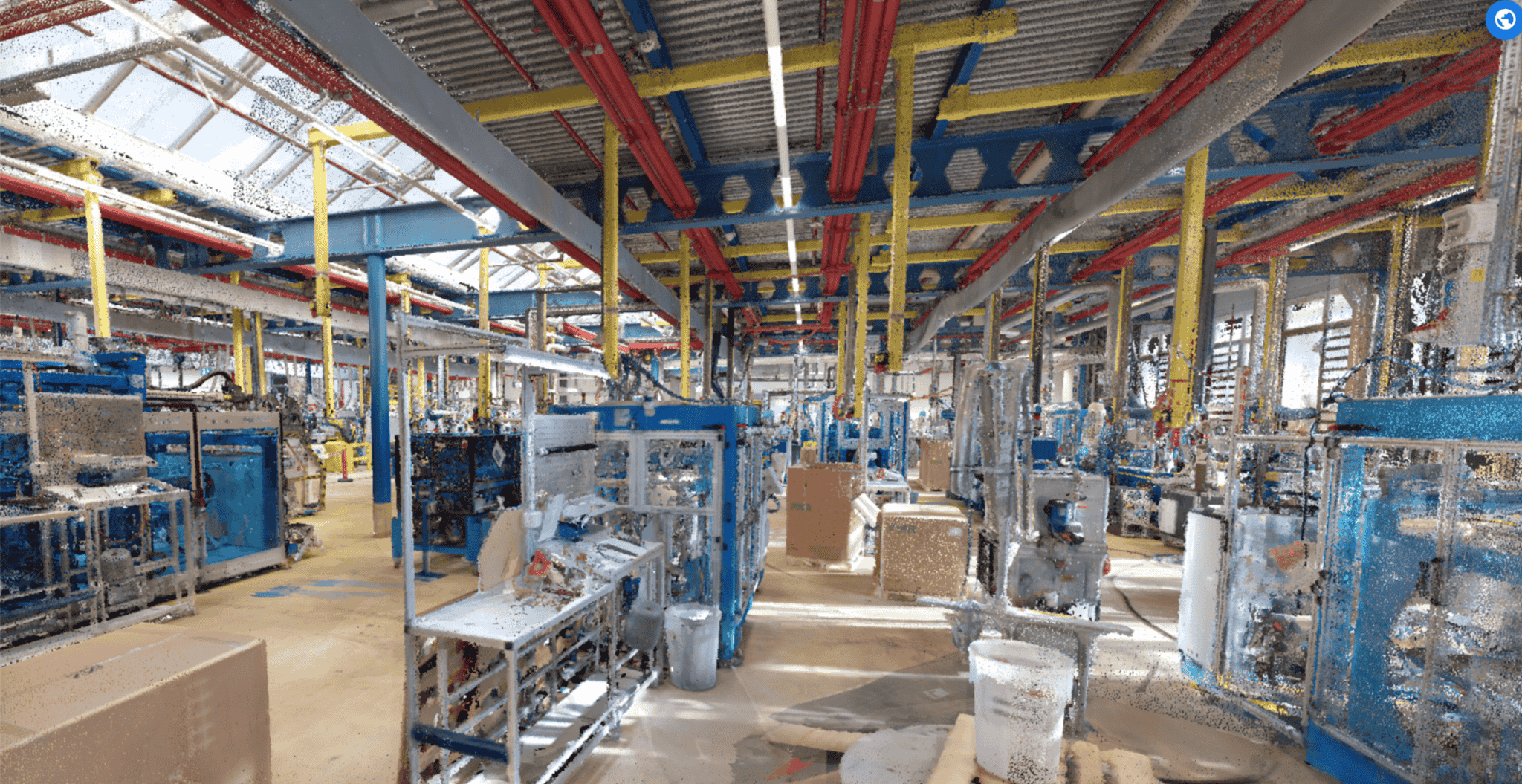

Blog-Wie-Equans-Nutzung-NavVis-3-2025

Die Punktwolkendaten und 360°-Bilder wurden auf NavVis IVION hochgeladen, um die nachgelagerte BIM zu unterstützen und sicherzustellen, dass das Entwurfsmodell die tatsächlichen Bedingungen vor Ort widerspiegelt.

2. Entwurfs- und Modellprüfungen vor dem Bau

In einem anderen Projekt verwendete das Team NavVis Scans, um zu überprüfen, ob der Entwurf mit den Gegebenheiten vor Ort übereinstimmt. Es wurden mehrere Unstimmigkeiten in dem bereitgestellten As-Built-Modell gefunden - falsch ausgerichtete Öffnungen, falsch platzierte Kabeltrassen und nicht modellierte Rohre.

Indem das Team diese Probleme frühzeitig erkannte, konnten Verzögerungen vermieden werden. Wie Schwery feststellte, ist es 10 bis 20 Mal billiger, ein Problem im Modell zu beheben, als es vor Ort zu tun.

3. Überprüfung der Konstruktion, während sie stattfindet

Bei einem Rechenzentrumsprojekt scannte Equans 25.000 m² über sechs Etagen in zwei Tagen. Der Scan deckte Diskrepanzen zwischen dem Entwurf und dem tatsächlichen Gebäude auf - versetzte Öffnungen, verschobene Installationen und fehlende Komponenten.

Durch das frühzeitige Erkennen dieser Abweichungen konnte das Team Verzögerungen und Nacharbeiten vermeiden und so über 90.000 Schweizer Franken einsparen.

Koordinierungsinstrumente zur Unterstützung des Prozesses

Schwery beschrieb, wie Equans Koordinaten sowohl mit NavVis IVION und Revizto. IVION bietet browserbasierten Zugriff auf Punktwolken, Bilder und Messungen, jetzt auch mit Unterstützung von IFC-Dateien.

Obwohl IVION Scan-zu-Modell-Vergleiche unterstützt, werden die meisten visuellen Prüfungen derzeit in Revizto durchgeführt, das eine zentrale Rolle bei der Modellkoordinierung und Problemverfolgung spielt. Das Team exportiert häufig Scans aus IVION und importiert sie zum Abgleich in Revizto.

Was Equans gelernt hat

Für Equans ist das dynamische Scannen jetzt ein zentraler Bestandteil der Projektabwicklung - nicht nur zur Datenerfassung, sondern auch zur Gewährleistung eines ununterbrochenen Fortschritts.

NavVis hilft dem Team, Annahmen zu überprüfen, Probleme frühzeitig zu erkennen und den Projektmanagern Vertrauen zu geben. Jede Anwendung steigert den Wert der Investition, indem sie hilft, kostspielige Überraschungen zu vermeiden.

Nach den Zahlen:
Wie Equans angewendet wird NavVis in der Praxis
Metrisch Value
ABB-Bereich gescannt 2.900 m² (~31.200 ft²)
Zeit bis zum Scannen (ABB) 2 Stunden
Zeitersparnis gegenüber TLS (ABB) 14 Stunden
Zeit bis zum Scannen (Rechenzentrum) 2 Tage
Bereich des Rechenzentrums gescannt 25.000 m² (~269.000 ft²)
Geschätzte Einsparungen bei der Nacharbeit (Rechenzentrum) 90.000 CHF (~€96.000 / ~$110.000 USD)
Kostendelta: Fixierung im Modell vs. vor Ort 10-20× billiger im Modell
Verwendete Werkzeuge NavVis VLX + NavVis IVION + Revizto
