Wie SurvTech Solutions das NavVis M6 Indoor mobiles Mapping System zur Erfassung von 44.000 Quadratmetern in der Perfecto Garcia Cigar Factory in Florida.
Der Standort der alten Zigarrenfabrik Perfecto Garcia & Brothers im Sunshine State Florida ist ein 44.000 Quadratmeter großes Backsteingebäude mit drei Stockwerken und einem Keller. Es wurde 1914 erbaut, und das Unternehmen blieb dort fast 70 Jahre lang, bis es 1982 endgültig seine Türen schloss.
Die derzeitigen Eigentümer des Gebäudes hatten eine Gruppe von Architekten und Ingenieuren beauftragt, eine neue Tragstruktur zu entwerfen, die die alten Holzbalken und -stützen ersetzen sollte. Voraussetzung für die Renovierung waren die genauen Abmessungen des Gebäudes und seiner vorhandenen Bauteile. Aufgrund des Alters des Gebäudes gab es jedoch keine Pläne oder Bestandsdokumentation , die den Ingenieuren und Architekten bei ihrer Aufgabe helfen konnten.
"Wir steigern unsere Effizienz mit einer neuen Art des mobilen Scannens, die speziell für größere Innenräume entwickelt wurde."
Hier kommt SurvTech Solutions ins Spiel, das führende Geodatenunternehmen im Südosten der Vereinigten Staaten. "SurvTech Solutions bietet präzise 3D-Datenerfassung aus Flugzeugen, UAVs, Booten, USVs, Autos, ATVs und Amphibienfahrzeugen", erklärt Gründer und Präsident David O'Brien. "Wir können oberirdisch, unterirdisch, unter Wasser und innerhalb von Anlagen und Gebäuden kartieren".

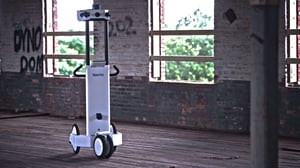

Angesichts der Möglichkeit, das leerstehende Gebäude vollständig zu dokumentieren, wussten die SurvTech-Mitarbeiter sofort, dass das richtige Kartierungswerkzeug für diese Aufgabe das terrestrische LiDAR oder 3D-Scannen war. Sie nutzten eine Kombination von Scandaten aus ihrem NavVis M6 Indoor mobiles Mapping System (IMMS) und einem terrestrischer Laserscanner (TLS).
Historische Gebäudedokumentation im 21. Jahrhundert
"Kürzlich hat SurvTech Solutions das NavVis M6 IMMS in unsere Scanning-Toolbox aufgenommen, und das ist eine gute Nachricht für unsere Kunden", sagt David. "Wir bieten seit über einem Jahrzehnt 3D-Laserscanning-Dienstleistungen für den Innen- und Außenbereich an und steigern unsere Effizienz mit einer neuen Art des mobilen Scannens, die speziell für größere Innenräume entwickelt wurde.
Das 3D-Scannen bietet dem Benutzer die Möglichkeit, Gebäude und Fabriken mit einer Genauigkeit von einigen Millimetern zu vermessen, indem ein Laser Milliarden von Messungen in 360° in alle Richtungen erfasst. Die Umgebung wird durch die Ansammlung von Milliarden von Punkten mit x,y,z-Koordinaten in ihrer genauen Größe und Form erfasst. Die daraus resultierende Punktwolke kann dann verwendet werden, um eine virtuelle Nachbildung des physischen Gegenstücks zu erstellen, die oft als "digitaler Zwilling" bezeichnet wird.
"Die Erweiterung NavVis zu unserem Portfolio an 3D-Bildgebungstechnologien bei SurvTech ermöglicht es uns, über herkömmliche Laserscanning-Produkte hinaus zu einer echten digitaler Zwilling Lösung zu gelangen."
Neben der Erfassung von 3D-Scandaten und 360°-Immersionsbildern in Schrittgeschwindigkeit bietet das NavVis System auch eine neue Methode zur Verwaltung und gemeinsamen Nutzung von Daten mit NavVis IndoorViewer.
"Die Aufnahme des NavVis Systems zu unserem Portfolio an 3D-Bildgebungstechnologien bei SurvTech können wir über die traditionellen Laserscanning-Produkte hinausgehen und eine echte digitaler Zwilling Lösung anbieten, die über NavVis IndoorViewer vertrieben wird", sagt David.
"Während die meisten Scandienstleister Punktwolken, Web-Viewer und 3D-Modelle anbieten können, erweitert der NavVis IndoorViewer erweitert diese Leistungen zu einer wirklich intelligenten Geodatenbank, die mit den Prozessen des Kunden verknüpft ist."
Mühelose Scan-toBIM für die Gebäudeentwicklung
Nach dem Scannen des Geländes der Zigarrenfabrik wurden die Daten in das SurvTech-Büro zurückgebracht und verarbeitet, um eine zusammenhängende Punktwolke zu erhalten, die auf ihre Genauigkeit überprüft wurde. Anschließend konnten sie ihrem Kunden zwei wichtige Dienstleistungen anbieten.
"Erstens können wir die Daten an ein Unternehmen senden, das Building Information Modeling (BIM) für die Gebäudeentwicklung oder das Ingenieurwesen durchführt", erklärt David. "Zweitens können wir ihnen die registrierte Punktwolke in nahezu jedem gewünschten 3D-Dateiformat schicken."
Es gibt zahlreiche nachgelagerte Anwendungen für die Punktwolke. Einige Anwendungsfälle für NavVis IndoorViewer könnte zum Beispiel ein Architekt oder Bauleiter sein, der den Fortschritt einer Baustelle überprüft, oder ein Gebäudemanager, der einem Wartungsteam in einem Web-Meeting eine virtueller Rundgang zur Verfügung stellt.
"Indem wir die Standortbedingungen bis zu 10-mal schneller erfassen als terrestrische Scanning-Methoden, eliminieren wir einen Großteil der Kosten, die mit dem Geschäft unserer Kunden verbunden sind."
"Durch die präzise Erfassung der Standortbedingungen mit vermessungstauglich und 360°-Bildern, die bis zu 10-mal schneller sind als terrestrische Scanning-Methoden", fährt David fort, "können wir einen Großteil der Kommunikations- und Logistikkosten, die mit dem Geschäft unserer Kunden verbunden sind, effektiv eliminieren."
Bei Projekten wie dem Perfecto-Garcia-Zigarrenprojekt werden jedoch immer noch mehr als ein Laserscanner eingesetzt. Zur Ergänzung der Scans von NavVis M6 zu ergänzen, setzte SurvTech einen TLS ein, um externe Gebäudemerkmale zu erfassen.
"Eine der Stärken von SurvTech und NavVisist die Fähigkeit, Punktwolkendaten aus zahlreichen Quellen zu kombinieren", sagt David. "Beide Scanner wurden zusammen eingesetzt, um hochgenaue und präzise Messungen der Perfecto Garcia Zigarrenfabrik zu erhalten."
Bildnachweis: SurvTech Lösungen
