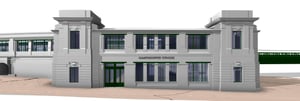

gumpendorfer_straße_model

Vermessung Schubert bringt BIM zu einem österreichischen Wahrzeichen

Fallstudie
Dezember 2019

Als NavVis mapping partner und das Vermessungsbüro Vermessung Schubert mit dem Umbau der Station Gumpendorfer Straße, einer von 109 Stationen der Wiener U-Bahn, beauftragt wurden, standen sie vor einem besonderen Problem: Die ursprünglichen Pläne waren Papierzeichnungen aus dem Jahr 1898.

Aufgabe

NavVis partner Vermessung Schubert (VS), ein Vermessungsunternehmen mit Sitz in Österreich, wurde für ein Projekt ausgewählt, bei dem die Station Gumpendorfer Straße eine von 109 U-Bahn-Stationen ist, die von der Wiener Linien GmbH & Co KG betrieben werden und für die aktualisierte Baupläne und ein BIM Modell benötigt werden. Bei diesem Projekt handelte es sich ursprünglich um Papierpläne aus dem Jahr 1898, die in der Zwischenzeit mehrfach geändert wurden, u. a. durch eine umfassende Renovierung in den Jahren 2006-07 mit dem Ziel, die Zugänglichkeit der Station zu verbessern.

Location

Die U-Bahn-Station Gumpendorfer Straße in Wien, Österreich, ist ein historisches Wahrzeichen aus dem Jahr 1898 mit einer geschwungenen Struktur und Bahnsteigen.

Herausforderung

Die größte Herausforderung beim Scannen großer Projekte ist die Kapazität zur Erfassung der Daten. Allein die Gumpendorfer Straße ist über 2000 Quadratmeter groß. U-Bahnhöfe bestehen in der Regel aus großen, offenen Flächen und kleinen, dicht gedrängten Technikräumen. Beides gehört zu den am schwierigsten zu erfassenden Innenräumen. Eine zusätzliche Herausforderung bei dieser Art von Scan war, dass U-Bahnhöfe, wie andere öffentliche Orte auch, oft voller Menschen sind. Bei einem Projekt dieser Größe fallen viele Datensätze an, was bedeutet, dass der Abgleich nach dem Scan eine sehr zeitaufwändige Aufgabe sein kann. Außerdem ist die Modellierung des Ist-Zustandes BIM eine Herausforderung, da das Modell die Realität widerspiegeln muss. Dies erfordert eine umfangreiche Überprüfung, um zu bestätigen, dass die modellierten Daten den aktuellen Zustand widerspiegeln, insbesondere wenn ein hoher Detaillierungsgrad erforderlich ist.

"Möchten Sie mehr darüber erfahren, wie Sie mobiles Mapping in Ihre bestehenden Laserscan-Workflows integrieren können?"

Sprechen Sie mit einem Experten

Lösung

Das NavVis Indoor mobiles Mapping System (IMMS) erfasst automatisch Daten, während es von einer einzigen Person durch Innenräume geschoben wird. Das Team von VS verwendet das NavVis IMMS für große Innenraumprojekte, weil es bis zu 10 Mal schneller ist als die stationären Scanner, die traditionell zur Erstellung von Bestandsmodellen BIM verwendet wurden. Mit dem NavVis IMMS dauerte die Erfassung des Bahnhofs Gumpendorfer Straße nur sechs Stunden. Um die Genauigkeit zu erhöhen und die Georeferenzierung zu automatisieren, unternahm das VS-Team einen weiteren Schritt, indem es SLAM Anker, d. h. Bodenkontrollpunkte, die mit der NavVis Technologie.

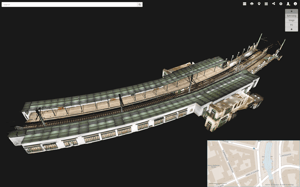

Die Punktwolken werden nicht nur im Modellierungsprozess von BIM verwendet, sondern können auch in den NavVis IndoorViewer hochgeladen werden. Die detaillierten Bilder im IndoorViewer werden für die Desktop-Überprüfung der Bedingungen vor Ort verwendet, was die Zeit für die Modellierung verkürzt.

bahnhof_punkt_wolke

Ergebnis

Vermessungsingenieure wie Vermessung Schubert erhalten immer mehr Anfragen für Bestandsmodelle BIM . Seit der Aufnahme des NavVis IMMS in ihr Dienstleistungsangebot aufgenommen haben, können sie nicht nur eine schnelle Datenerfassung für die Erstellung von BIM Modellen anbieten, sondern auch den Mehrwert eines browserbasierten Zugriffs auf eine intuitive Begehung des Gebäudes. Schließlich ist das Betrachten und Ändern von BIM Modellen für Personen, die keine Erfahrung mit CAD/BIM haben, kein einfacher Prozess.

Reality Capture Technologie hat dies geändert, indem sie Gebäudedaten für jedermann zugänglich macht. Bei diesem Projekt war die Präsentation des einfach zu bedienenden 360-Grad-Rundgangs", den der NavVis IndoorViewer bietet, den Ausschlag für den Zuschlag.

Zusätzlicher Wert / Auswirkungen

Schnelligkeit: Das NavVis indoor mobiles Mapping bietet den Anwendern eine effiziente Möglichkeit, die für die Erstellung und Aktualisierung von Bestandsmodellen erforderlichen Daten zu erfassen BIM

Zusätzliche Ergebnisse: Reality Capture Geräte wie das NavVis IMMS erfassen nicht nur Punktwolken, sondern auch zusätzliche Daten wie 360-Grad-Bilder ohne zusätzliches Scannen.

Automatische Datensatzausrichtung: Die Verwendung von NavVis SLAM Bodenkontrollpunkte während des Scannens wird die Ausrichtung des Datensatzes automatisiert, was den Arbeitsaufwand nach dem Scannen erheblich reduziert.

Benutzerfreundlichkeit: Gebäudeinformationsmodelle sind nicht nur für Beteiligte gedacht, die Zugang zu fortgeschrittener CAD/BIM Software haben. Im Gegensatz zu BIM Modellen kann jeder den IndoorViewer nutzen, um das Gebäude virtuell zu durchwandern, Informationen hinzuzufügen und zu suchen und sogar Messungen vorzunehmen.

Einfache Veröffentlichung: Die Grundrisse, immersiven Begehungen und Punktwolken können als Link an den Kunden gesendet und in jedem Browser aufgerufen werden.
