Innovative Software Reality Capture hilft Vermessungsingenieuren, fortschrittliche Laserscanning- und BIM Dienstleistungen anzubieten. NavVis Partner Vermessung Schubert, ein Vermessungsunternehmen mit Sitz in Österreich, unterstützte die Wiener Linien bei der Erfassung von Gebäudedaten und der Erstellung von 3D-Modellen.
Der Bahnhof Gumpendorfer Straße in Wien, Österreich, stammt aus dem Jahr 1898. Berühmt für seine geschwungenen Bahnsteige und seine Struktur, bleiben Fahrgäste und sogar Touristen oft stehen, um das historische Wahrzeichen zu bewundern, das von dem berühmten Architekten Otto Wagner entworfen wurde. Doch während historische Gebäude oft zu lokalen Attraktionen werden, verlieren archaische Grundrisse mit der Zeit ihren Charme. Im Fall des Bahnhofs Gumpendorfer Straße waren die ursprünglichen Pläne Papierzeichnungen aus dem Jahr 1898. In der Zwischenzeit gab es viele Veränderungen, darunter eine größere Renovierung von 2006-07, um die Zugänglichkeit des Bahnhofs zu verbessern.
Die Gumpendorfer Straße ist die erste von 109 Haltestellen in ganz Wien, deren Grundrisse aktualisiert und Gebäudeinformationsmodelle (BIM) eingeführt werden.
NavVis partner Vermessung Schubert, ein in Österreich ansässiges Vermessungsunternehmen, wurde ausgewählt, um dem Bahnhofseigentümer Wiener Linien GmbH & Co KG vorzuschlagen, warum sie die Scanning- und BIM Dienstleistungen erbringen sollten. Um sich von der Konkurrenz abzuheben, zeigten sie dem potenziellen Kunden, dass sie ihm die nächste Generation der Gebäudetechnologie anbieten können: Reality Capture. Und als sie zeigten, dass das Endprodukt den NavVis IndoorViewer enthalten würde, gewannen sie den Pitch.

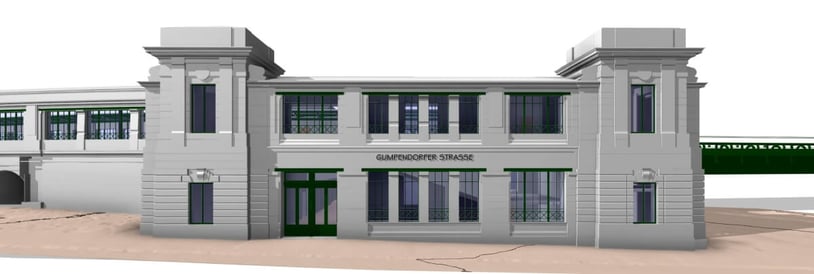

3D-Modell der U-Bahn-Station Gumpendorfer Straße BIM
So funktioniert die Software Reality Capture
Seit der Einführung des NavVis Indoor mobiles Mapping System (IMMS) zu seinem Arsenal an Vermessungswerkzeugen hinzugefügt hat, ist das Team von Vermessung Schubert in der Lage, große Innenräume viel schneller zu scannen, was die Aktualisierung von BIM Modellen für bestehende Gebäude sehr viel effizienter macht. Das eigentliche Verkaufsargument ist jedoch, dass die Erfassung von Gebäudedaten und die Erstellung von 3D-Modellen nicht mehr nur für BIM Nutzer interessant ist. Potenzielle Kunden sind immer sehr erfreut, wenn sie erfahren, dass sie einen browserbasierten, virtuellen Zugang zu ihren Gebäuden erhalten, was bedeutet, dass sie von ihrem Desktop aus durch das Gebäude "spazieren" und es zur Überprüfung von Messungen aus der Ferne nutzen können.
Für Vermessungsingenieure ist es mit der Software Reality Capture einfacher, mehr Daten ohne zusätzlichen Aufwand zu erfassen. Das NavVis IMMS ist rollbar und erfasst automatisch Punktwolken, dichte Bilder und Sensordaten, während der Bediener das Gerät durch Innenräume schiebt.
Ein genaues und schnelles Laserscanning-Verfahren
Natürlich gibt es inzwischen verschiedene Reality Capture Software- und Hardwarelösungen auf dem Markt. Aber nur wenige sind für den Einsatz in großen Innenräumen geeignet - das ist das Besondere am NavVis IMMS auszeichnet. Verkehrsanlagen zum Beispiel sind notorisch schwierig zu erfassen: große, offene Räume, oft mit langen Tunneln und Gängen, und voller gestresster Reisender, die zu Stoßzeiten herumlaufen. Der Bahnhof Gumpendorfer Straße ist ein perfektes Beispiel für diese Art von komplexer Innenumgebung. Das Team von Vermessung Schubert musste offene Räume, lange Bahnsteige und sogar die kleinen technischen Räume, die die Züge am Laufen halten, einfangen.
Der Bahnhof Gumpendorfer Straße umfasst über 2.000 Quadratmeter. Die Erfassung dieser Fläche mit dem NavVis IMMS dauerte knapp sechs Stunden - die Hälfte der Zeit, die man mit statischen Laserscannern benötigen würde. Gleichzeitig wurden 46 Bodenkontrollpunkte (GCPs) mit einer Totalstation erfasst. Obwohl dieser Schritt nicht in jeder Situation notwendig ist, werden GCPs in der Vermessungsbranche häufig verwendet, um die Genauigkeit von Laserscans zu erhöhen. Mit der NavVis Technologie werden diese Bodenkontrollpunkte verwendet, um den Scan in Bezug auf die reale Umgebung genau zu positionieren und die Ausrichtung der Datensätze zu automatisieren.

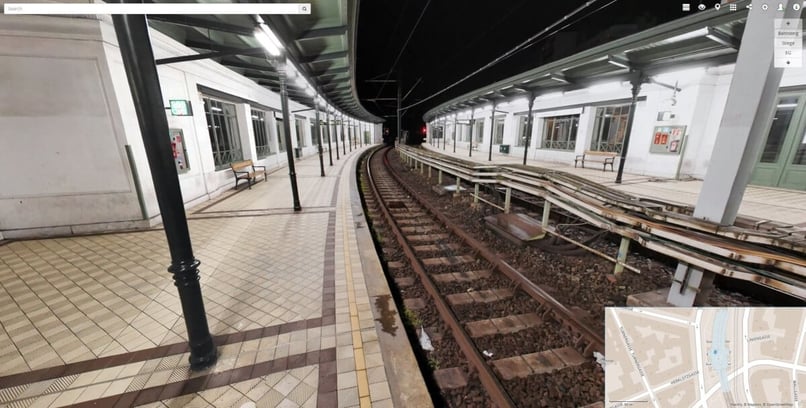

Panoramabild der U-Bahn-Station bei schlechter Beleuchtung, aufgenommen von NavVis IMMS
Granulare BIM Modelle mit browserbasiertem Zugriff
NavVis Technologie ermöglichte die schnelle Erfassung der Daten, die benötigt wurden, um ein historisches europäisches Bauwerk auf BIM zu bringen. Dem Kunden gefiel die Idee, die Störungen für die Fahrgäste zu minimieren und große Innenräume viel schneller umzubauen. Letztendlich war es aber die Ergänzung durch den NavVis IndoorViewer, der den Zuschlag für Vermessung Schubert erhielt.
Dario Gaudart, Projektleiter und BIM Experte bei der Wiener Linien GmbH & Co KG, sagt dazu: "Nachdem wir die Vorteile der Planung von Neubauprojekten mit BIM kennengelernt haben, haben wir uns entschlossen, sie in unseren bestehenden Gebäuden zu testen. Das NavVis mobiles Mapping System erfasst die Daten, die für die Erstellung von BIM Modellen benötigt werden, und bietet mit dem browserbasierten IndoorViewer einen zusätzlichen Mehrwert. Mit dem NavVis IndoorViewer sind unsere Gebäudedaten nicht mehr nur denjenigen Teammitgliedern vorbehalten, die mit der Software BIM umgehen können, was ein hervorragender Ausgangspunkt für die Ausweitung der Anwendungsfälle der digitalen Gebäudetechnik ist."
Kurz gesagt, BIM bietet viele nützliche Funktionen, ist aber auf Benutzer beschränkt, die Zugang zu fortgeschrittener Reality Capture Software haben und wissen, wie man sie benutzt. Der NavVis IndoorViewer demokratisiert die Gebäudedaten, indem er allen Beteiligten den Zugang ermöglicht, was ihn zu einer wertvollen Ergänzung für jedes Vermesser:in Angebot macht.

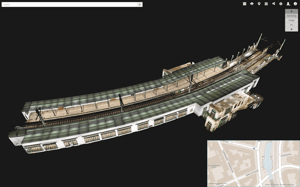

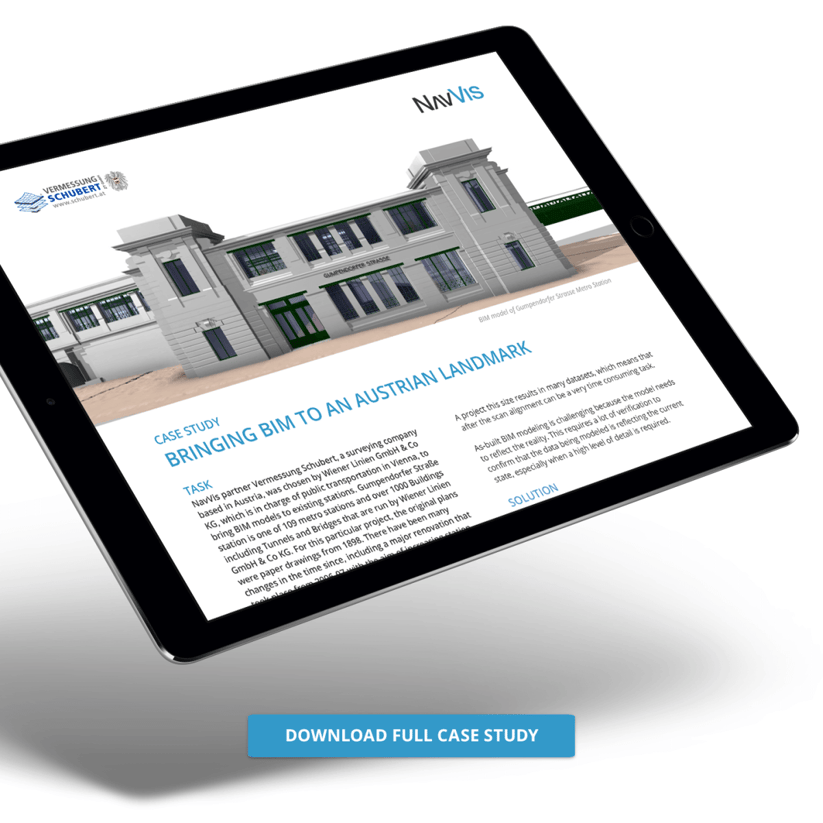

Um mehr über diesen Scan zu erfahren und darüber, wie unsere Vermessungspartner, Vermessung Schubert, die NavVis Reality Capture Technologie einsetzen, um die Erfassung von Bestandsdaten zu beschleunigen und BIM Modelle für bestehende Gebäude zu erstellen, können Sie die Website Fallstudie herunterladen, indem Sie auf die Schaltfläche unten klicken:
