How to use NavVis IndoorViewer with static laser scanners

Beim 3D-Laserscannen werden viele wertvolle Daten aus der realen Welt erfasst, und diese Daten haben ein unglaubliches Potenzial, nicht nur Objekte, sondern ganze Umgebungen digital zu erfassen. Das einzige Problem ist, dass die von Laserscannern erfassten Daten meist nur Fachleuten zugänglich sind, die wissen, wie man mit Punktwolken umgeht, und die im Umgang mit der Software geschult sind, die diese Punktwolken in Grundrisse und BIM Modelle umwandelt.

NavVis IndoorViewer ist eine Software, die entwickelt wurde, um die von Laserscannern erfassten 3D-Daten einem breiteren Publikum zugänglich zu machen. Mit NavVis IndoorViewer werden Punktwolken in realistische, immersive Erlebnisse verwandelt, die in einer intuitiven webbasierten Anwendung zugänglich sind.

Die Software wurde ursprünglich für die Visualisierung von Daten entwickelt, die mit dem NavVis M6 Indoor mobiles Mapping System erfassten Daten zu visualisieren. Aufgrund der großen Nachfrage von Anwendern unterstützt sie nun auch Punktwolkendateien von statischen Laserscannern. Vollständige Unterstützung bedeutet, dass ein Punktwolkendatensatz in IndoorViewer hochgeladen werden kann. NavVis IndoorViewer hochgeladen werden und die Software wandelt sie automatisch in einen realistischen, interaktiven 3D-Rundgang um. Lesen Sie weiter und erfahren Sie, wie Sie NavVis IndoorViewer mit statischen Laserscannern verwenden können.

NavVis IndoorViewer unterstützt vollständig e57-Punktwolken-Dateien

NavVis Die IndoorViewer-Software ist als einzelne URL-Instanzen verfügbar, und eine einzelne NavVis IndoorViewer-Instanz unterstützt das Hochladen von mehreren Scandatensätzen und Scans von verschiedenen Geräten. Diese Datensätze werden innerhalb der einzelnen Instanz kombiniert und in eine virtuelle Darstellung eines Gebäudes oder eines ganzen Geländes umgewandelt. Punktwolken können als .ptx-, .ply-, .pts-, .xyz- und .e57-Punktwolkenformat hochgeladen werden.

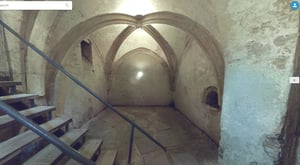

Da e57-Punktwolken eines der am häufigsten verwendeten Formate sind, wurde eine Funktion für NavVis IndoorViewer entwickelt, um Panoramen aus e57-Punktwolken zu extrahieren oder zu rekonstruieren, die mit einem statischen Laserscanner erfasst wurden. Wenn Sie eine Punktwolke im e57-Format importieren, rendert diese Funktion vollständig immersive 360°-Rundgänge aus den Punktwolkendaten und, falls verfügbar, aus den vom Scanner aufgenommenen Bildern. Damit diese Funktion funktioniert, muss die Punktwolke strukturierte und idealerweise organisierte Farbinformationen (RGB) enthalten. Wenn die e57-Punktwolke keine Farbinformationen (RGB) enthält und nur auf Intensitätswerten basiert, werden trotzdem schwarz-weiße 360°-Rundgänge erstellt.

Wie importiert man e57-Dateien in NavVis IndoorViewer

1. Gehen Sie zu NavVis IndoorViewer Settings -> Dataset Management und suchen Sie die Überschrift "Import Point Clouds".

2. Klicken Sie auf "Punktwolke hochladen", um Ihren Dateibrowser zu öffnen.

3. Wählen Sie die zu importierende(n) Punktwolkendatei(en) und klicken Sie auf "Öffnen". Beachten Sie, dass der Importer die folgenden Punktwolkenformate unterstützt: .ptx, .ply, .pts, .xyz, und .e57 .

4. Wählen Sie den Speicherort des Datensatzes und warten Sie, bis der Importer die Datei(en) hochgeladen und verarbeitet hat.
