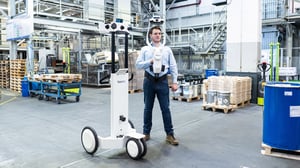

Viele Reality Capture Profis verwenden heute hybride Arbeitsabläufe mit mobiles Mapping Geräten, terrestrischen Laserscannern oder Drohnen und kombinieren so die Stärken der einzelnen Geräte.
Sie haben die Debatte schon gehört. Sind mobiles Mapping Geräte besser als terrestrische Laserscanner? Sind terrestrische Laserscanner besser als Dronenphotogrammetrie? Ist 360°-Fotografie insgeheim besser als alle oben genannten? Welches 3D-Erfassungstool ist das beste?
Diese Fragen mögen komplex erscheinen, aber die Antwort ist einfach. Laut Mark Hanna, Präsident und Gründer von PrecisionPoint, ist das "beste" Erfassungswerkzeug oft mehr als ein Erfassungswerkzeug.
Hanna gehört zu einer wachsenden Zahl führender Fachleute, die jetzt hybride Arbeitsabläufe verwenden. Sie bringen TLS, mobile Scanner und/oder Drohnen mit ins Feld und setzen dann jedes Gerät für die Aufgabe ein, die es am besten erfüllt. Anschließend kombinieren sie diese Datensätze mit Hilfe von Vermessungskontrollen zu einer einzigen Punktwolke für ihre Kunden.
Die Vorteile sind enorm. Dieser hybride Ansatz bietet mehr Flexibilität. Er hilft den Technikern, sich an die realen Herausforderungen eines jeden Standorts anzupassen. Und er ermöglicht es den Anbietern, ihre Kunden besser zu bedienen.
Um zu veranschaulichen, wie leistungsfähig hybride Workflows sein können, zeigen wir Ihnen, wie einige führende Anbieter Erfassungswerkzeuge kombinieren, um ihre schwierigsten Projekte zu bewältigen.
SurvTech-Lösungen: Mobil & TLS
Das amerikanische Dienstleistungsunternehmen SurvTech Solutions hat damit begonnen, mobiles Scannen und TLS für große Erfassungen zu kombinieren. Kürzlich schrieb das Unternehmen über die Dokumentation der historischen Perfecto Garcia Brothers Cigar Factory, ein historisches Gebäude, das sich über 44.000 Quadratmeter in Tampa, Florida, erstreckt.
Zur Aufnahme der Innenräume verwendete SurvTech Solutions ein NavVis M6 mobiles Mapping System, das es ihnen ermöglichte, bis zu 10 Mal schneller zu arbeiten, indem sie sich im Schritttempo bewegten.
Zur Erfassung der Fassade verwendete das Team einen terrestrischen Scanner. Dieses TLS bot die Reichweite, um die Dokumentation mit einer minimalen Anzahl von Aufstellungen zu vervollständigen.
SurvTech Solutions sagt, dass dieser hybride Arbeitsablauf dem Kunden zu einer schnelleren Abwicklung und niedrigeren Projektkosten verholfen hat, ohne dass dabei Abstriche bei der Qualität gemacht wurden. Das Unternehmen plant, diesen Arbeitsablauf auch in Zukunft für eine Vielzahl von Projekten zu nutzen.
"Der kombinierte Einsatz beider Geräte", so das Unternehmen, "ermöglicht hochgenaue und präzise Messungen in allen Situationen und Umgebungen."
MyDigitalBuildings: Mobile & TLS & Drohne
Der multidisziplinäre Dienstleister MyDigitalBuildings nahm ein Versuchsprojekt in Angriff , um unter BIM ein 4000 Quadratmeter großes Gebäude kurz vor dem Abriss zu modellieren. Ziel war es, die Volumina der zu entfernenden Elemente zu messen und Materialien zu identifizieren, die wiederverwertet werden könnten.
Angesichts dieser kreativen Nutzung von BIM wird es Sie nicht überraschen, dass MyDigitalBuildings einen einzigartigen hybriden Workflow für die Aufnahmephase verwendete. Das Team dokumentierte die Fassade mit einem terrestrischen Scanner. Sie sagen, dass dieses Werkzeug es ihnen ermöglichte, in Passagen zu "sehen", die für einen mobilen Mapper zu eng waren.
MyDigitalBuildings scannte auch die Durchgänge des Gebäudes mit dem TLS. Dies half ihnen, ein "Skelett" zu erstellen, auf das sie die mit dem mobilen Scanner erzeugten Punktwolken registrieren konnten. Dies hatte den Vorteil, dass die mobilen Erfassungen kürzer waren und das Potenzial für Drift reduziert wurde.
Als Nächstes eroberten sie "eine Vielzahl" von Räumen, die mit den Gängen verbunden waren, mit einer NavVis M6 . Wie nicht anders zu erwarten, sparten sie dadurch eine Menge Zeit.
Schließlich dokumentierte das Team das Dach mit Hilfe von Dronenphotogrammetrie, da dieser Teil des Objekts für das Scanpersonal nicht zugänglich war.
Angesichts des Erfolgs dieses Projekts ist MyDigitalBuildings weiterhin optimistisch, was die Zukunft hybrider Workflows angeht.
"Durch die Entscheidung für ein technologieübergreifendes Erhebungsprotokoll", schreiben sie, "sind wir in unserer Strategie zur Gebäudeerfassung flexibler und können uns an die Besonderheiten (Größe, Höhe, Zugänglichkeit usw.) jeder Zone anpassen."
S3D Dienstleistungen: Mobil & Drohne
Laserscanningexpert:in S3D Services wurde die Ehre zuteil, die erste digitaler Zwilling einer Immobilie in der Region Greater East in Frankreich zu erstellen. Dazu mussten sie ein Gymnasium und sein weitläufiges Gelände, das sich über fast 40 000 m² erstreckt, erfassen und modellieren.
Zu diesem Zweck erfassten sie den Innenraum mit einem mobilen Scanner NavVis M6. Mit einem geschulten Bediener, so schreiben sie, konnten sie Daten mit "hoher Präzision in den Punktwolken" und "Panoramafotos von hoher Qualität" erstellen.
Danach nutzte ein zweites Team Dronenphotogrammetrie , um das Dach und das weitläufige Gelände der High School zu erfassen.
"Für S3D Services war diese hybride Methode ein voller Erfolg - und eine Gelegenheit, „die Dynamik und Komplementarität der verschiedenen Technologien zu demonstrieren“."
Ingenieursbureau Groothedde: Mobil & TLS
Der niederländische Dienstleister Groothedde hat kürzlich das Schloss Wildbaan in Leuvenheim mit mobiles Mapping und TLS dokumentiert.
Das Team nahm den Innenbereich mit einem NavVis VLX mobiles Mapping System und den Außenbereich mit einem TLS auf. Sie waren mit den Ergebnissen zufrieden und nannten diesen hybriden Workflow "das Beste aus beiden Welten".
Hier ist ein animierter Durchflug der resultierenden Punktwolke.
PräzisionPoint: Mobil und TLS
Letztes Jahr dokumentierte PrecisionPoint ein Bürogebäude. Das Projekt war ein wenig anders als üblich: Es sollten nicht nur die architektonischen Elemente, sondern auch die Rohrleitungen über den Deckenplatten erfasst werden. Um dieses Ziel zu erreichen, entwickelte PrecisionPoint einen kreativen Hybrid-Workflow, der über die übliche Innen-/Außenaufteilung hinausging.
Zunächst platzierten sie schachbrettartige Ziele auf dem Boden, die sich genau unter den zu scannenden Rohrleitungen befanden. Dann erfassten sie diese Ziele mit einem terrestrischen Scanner. Dann wurde der Scanner über die Deckenplatten geschoben, um die Rohrleitungen zu erfassen. Diese beiden Scans überlappten sich ausreichend, so dass der Techniker sie bei der Nachbearbeitung leicht ausrichten konnte.
Als nächstes schickte das Team einen zweiten Techniker mit einem mobilen Scanner NavVis M6 los , um den Rest des Innenraums zu erfassen.
"PrecisionPoint selbst sagt, dass sie dank dieser hybriden Methode den Scan 10-mal schneller durchführen konnten als nur mit einem TLS."
Prologue Systeme: Mobil & TLS
Der amerikanische Dienstleister Prologue Systems wurde beauftragt, eine 50.000 Quadratmeter große Aluminiumgießerei in Texarkana zu erfassen.
Die Anforderungen des Kunden waren anspruchsvoll. Da er die Daten für die Planung und Herstellung von Anlagenverbesserungen benötigte, wollte er eine genaue Dokumentation der Bodengeometrie, der MEP-Infrastruktur und der Gießprozessausrüstung. Außerdem musste die Arbeit innerhalb eines Tages abgeschlossen sein, um die Ausfallzeiten der Anlage zu minimieren.
Prologue stellte sich dieser Herausforderung mit einem hybriden Arbeitsablauf. VLX Sie führten einen Scan der Anlage mit ihrem neuen NavVis durch und waren in nur 40 Minuten fertig. Anschließend wurden mit einem TLS ausgewählte Bereiche mit höherer Genauigkeit erfasst, was weitere 8 Stunden dauerte.
"Dieser hybride Arbeitsablauf ermöglichte es dem Unternehmen, die Arbeiten innerhalb des kurzen Zeitfensters zu erledigen und die vom Kunden geforderte Genauigkeit zu erreichen."
Rapp Gruppe: Mobile & TLS
In einem kürzlich erschienenen Artikel stellt der Schweizer Dienstleister Rapp Group die Frage, ob mobile Kartenleser ihr TLS ersetzen können. "Wäre es nicht verlockend", fragen sie, "den Scanner einfach wie einen Rucksack umzuschnallen und loszulaufen?"
Um diese Frage zu beantworten, hat das Unternehmen seine Hände auf NavVis VLX für erste Tests im Februar 2020. Und sie sahen sofort, dass mobiles Mapping kein Ersatz für ihre terrestrischen Scanner ist, sondern eine leistungsstarke Ergänzung.
"Es erweitert unser Angebot an Scandienstleistungen", schreiben sie. "Mit einer Genauigkeit von ca. 2 cm ist der NavVis VLX ist für uns das ideale Gerät für die meisten Aufgaben im Bereich Kataster und dem wachsenden "Scan2BIM"-Markt. Wenn es jedoch auf höchste Genauigkeit ankommt, ist der stationäre Scanner immer noch die erste Wahl."
Deshalb ist die Rapp Gruppe - wie die anderen Dienstleister auf unserer Liste - zu dem Schluss gekommen, dass hybride Workflows die wahre Zukunft des Scannens sind. Anstatt sich auf mobiles Scannen oder TLS zu beschränken, gehen sie jedes Projekt individuell an. Das bedeutet, dass sie die Anforderungen an Geschwindigkeit, Mobilität und Datengenauigkeit bewerten und dann die richtige Kombination von Tools einsetzen, um diese Anforderungen zu erfüllen.
Nach Ansicht der Rapp-Gruppe können Sie sich mit dem gleichen Ansatz "an Ihre Kunden anpassen" und "je nach Situation gezielt vorgehen".
Mit anderen Worten: So können Sie Ihren Kunden das Beste aus beiden Welten bieten.
