Reality Capture Das weltweit tätige Designunternehmen Unispace konnte durch die 3D-Scanlösungen von PrecisionPoint, einem zertifizierten NavVis Mapping-Partner.
In unserer fortlaufenden Serie über NavVis Mapping Partners auf der ganzen Welt besuchen wir Carmel, Indiana, in den Vereinigten Staaten. Dort befindet sich der Hauptsitz von PrecisionPoint, einem Unternehmen für 3D-Lösungen Reality Capture , das seit zehn Jahren Erfahrung mit 3D-Scans in der Architektur-, Ingenieur- und Baubranche (AEC) hat.
Für das Expertenteam von PrecisionPoint ist kein Laserscanning-Auftrag zu groß oder zu klein. Ein großartiges Beispiel ist ein Projekt, das sie im Sommer 2018 für Unispace, ein globales, auf Innenausbau spezialisiertes Designunternehmen, abgeschlossen haben. PrecisionPoint erstellte einen 3D-Scan eines neuen Mitarbeiterbüros, das von einem weltweit tätigen Unternehmen für medizinische Geräte in Plymouth, Minnesota, genutzt werden soll, unter den bestehenden Bedingungen.
Lassen Sie Ihr Projekt nicht durch veraltete Baupläne verzögern
Unispace wandte sich an PrecisionPoint, um ihr Modell BIM zu überprüfen und zu aktualisieren, bevor sie mit der Erstellung der Bauunterlagen begannen.
Unispace benötigte eine 3D-Punktwolke und 360-Grad-Bilder, die sie während der Planung und des Baus verwenden konnten, um das Projekt innerhalb des Budgets und des Zeitplans zu halten. Das 3D-Laserscanning war die bevorzugte Dokumentationsmethode, weil es schneller und extrem genau ist und 360-Grad-Bilder liefert - im Gegensatz zu herkömmlichen Handmessungen.
"Die Technologie und die Ausrüstung, die PrecisionPoint verwendet, sind fortschrittlicher als andere Lösungen, denn das NavVis Indoor-System mobiles Mapping kombiniert Laserscanning und immersive Bilder in einem Gerät."
Bei dem Standort handelte es sich um neue Büroräume für Mitarbeiter eines weltweit tätigen Unternehmens für medizinische Geräte in Plymouth, Minnesota. Die vorherigen Nutzer waren ein Matratzenhersteller, der den Gebäudekomplex seit mindestens einem Jahrzehnt nutzte. Das bedeutete, dass die ursprünglichen 2D-Baupläne völlig veraltet und unzuverlässig waren.
Darüber hinaus wies das Gebäude besondere Merkmale wie ein großes Treppenhaus, ein zweistöckiges Atrium und zwei Laufstege auf. Diese Merkmale würden herkömmliche Messmethoden vor logistische Herausforderungen stellen.
Scannen von 150.000 Quadratmetern an einem einzigen Tag
Unter Verwendung des NavVis M3-System für Innenräume mobiles Mapping - das PrecisionPoint inzwischen zu einem System der nächsten Generation aufgerüstet hat NavVis M6 aufgerüstet hat, konnte das Team das Projekt in nur einem einzigen Tag abschließen. Der Zeitaufwand für eine Person mit dem NavVis Der Zeitaufwand für eine Person mit dem IMMS betrug zehn Arbeitsstunden, während ein einzelner Techniker mit einem statischen Laserscanner 40 Arbeitsstunden oder mehr benötigt hätte.

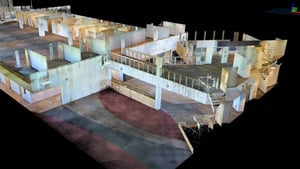

Dies bedeutete, dass die Punktwolken und 360-Grad-Bilder innerhalb von nur drei Tagen verarbeitet und an den Kunden geliefert werden konnten. Und da PrecisionPoint in der Lage war, 150.000 Quadratmeter in so kurzer Zeit zu scannen - mehr als 140 Räume auf drei Stockwerken - konnten die Empfänger bei Unispace ihr Modell BIM in der Software Autodesk Revit schnell anpassen und die bestehenden Gebäudebedingungen überprüfen.
"Es hat länger gedauert, bis wir das Modell BIM tatsächlich korrigiert hatten, als bis PrecisionPoint den Scan durchgeführt und das Ergebnis geliefert hatte."
"Es hat länger gedauert, bis wir das Modell BIM korrigiert hatten, als bis PrecisionPoint den Scan durchgeführt und das Ergebnis geliefert hatte", sagt Rob Shahee, Design Principle von Unispace Minneapolis. "Die Tatsache, dass sie hierher reisen und den Scan zu dem von ihnen berechneten Preis durchführen konnten, war sehr vernünftig, und die gelieferte Arbeit war die Investition wert."
Zusätzlich zum 3D-Scannen und Scannen auf BIM lieferte PrecisionPoint die Daten mit NavVis IndoorViewer, einer leistungsstarken, aber intuitiven Anwendung zum Betrachten von Punktwolken und 360-Grad-Bildern über einen beliebigen Webbrowser.
Die Benutzer können Messungen vornehmen, interessante Punkte markieren und sich nahtlos mit allen am Bau Beteiligten abstimmen - z. B. mit Architekten, Projektmanagern und Bauunternehmern -, um genaue digitale Modelle der bestehenden Gebäudebedingungen zu erstellen, während sie vom Konzept zum Bau übergehen.
Der Mehrwert des Einsatzes NavVis Technologie
Als Unispace nach einer Punktwolke fragte, bekamen sie viel mehr als sie erwartet hatten mit NavVis IndoorViewer. Die Autodesk Revit-Modellierer konnten mit dem speziellen Revit-Plug-in aktuelle Bilder aus dem NavVis M3 mithilfe des speziellen Revit-Plug-ins ansehen. Und das Verhältnis zwischen Geschwindigkeit und Kosten war deutlich niedriger als erwartet.
"Die Technologie und die Ausrüstung, die PrecisionPoint verwendet, sind sehr praktisch und fortschrittlicher als andere Lösungen, denn das NavVis Indoor mobiles Mapping System kombiniert Laserscanning und immersive Bilder in einem Gerät", sagt Vincent Poon, Global Principal of Design and Digital Integration.
"Dadurch kann der Bediener viel mehr Fläche in viel kürzerer Zeit scannen", fährt Poon fort. "Das bedeutet für uns eine schnellere Durchlaufzeit, was letztlich sowohl dem Designteam als auch dem Kunden zugute kommt."
In der Vergangenheit hat Unispace stationäre Laserscanner verwendet, die sehr langsam und teuer waren. Bei diesem Projekt nahm PrecisionPoint 1.936 360-Grad-Bilder auf, die eine Fläche von 150.000 Quadratmetern des vierstöckigen Gebäudes des Unternehmens für medizinische Geräte abdeckten. Und das in einem Bruchteil der Zeit und zu einem Bruchteil der Kosten.
Seit dem Projekt in Minnesota hat PrecisionPoint mehrere weitere Standorte von Unispace in Seattle, Washington, San Diego und Irvine, Kalifornien, gescannt - alle mit Hilfe von NavVis.
Bildnachweis: PrecisionPoint
