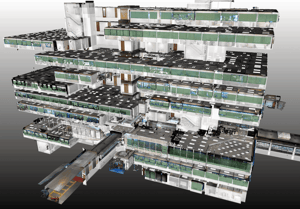

2022-07-28-MOTE Full Bldg - PointCloudCoord (2) (1) (1) (1)

IBKS verschiebt die Grenzen von Scan-to-BIM in Kooperation mit NavVis und PointFuse in einem atemberaubenden Projekt

Fallstudie
September 2022

Das Unternehmen testete seinen innovativen NavVis und PointFuse-Workflow in einer riesigen, komplexen Einrichtung des Gesundheitswesens - und übertraf damit alle Erwartungen.

Das Wichtigste auf einen Blick

  • IBKS hat einen schnellen und präzisen Scan-toBIM -Workflow um zwei leistungsstarke Werkzeuge mit niedrigen Einstiegshürden herum aufgebaut, NavVis VLX und PointFuse Pro
  • Das Team begann fast sofort mit der Durchführung komplexer Scan-toBIM Projekte im medizinischen Bereich.
  • Kürzlich hat IBKS ein Gesundheitsprojekt mit zwei Türmen und einer Fläche von 450.000 Quadratmetern in Los Angeles übernommen.
  • Mit NavVis VLXbenötigte jeder 11-stöckige Turm nur 10 Tage zum Scannen
  • Mit PointFuse Pro wurde jedes Stockwerk in nur 12 Stunden für Autodesk Revit vorbereitet.

IBKS-VLX



Ein wortwörtlich hoher Auftrag

IBKS ist ein Unternehmen für digitale Lösungen und Unternehmensberatung, das Dienstleistungen im Bereich des Gesundheitswesens anbietet.

Im Jahr 2022 erhielt IBKS den Zuschlag für ein großes Scan-toBIM -Projekt für einen großen medizinischen Komplex an der Grenze zwischen Beverly Hills und West Hollywood in Los Angeles. Dieser Standort erstreckt sich über 375.000 Quadratmeter - mit mehreren medizinischen Suiten und zwei 11-stöckigen Türmen. Einschließlich der Außenelemente beläuft sich die Summe auf über 450.000 Quadratmeter.

Es war das größte Scan-toBIM Projekt, das IBKS bisher durchgeführt hat. Es war auch ein großer Test für den innovativen Scan-toBIM -Workflow des Unternehmens, der kürzlich auf der Grundlage des mobilen ScannersNavVis VLX und der PointFuse Pro-Software entwickelt wurde.

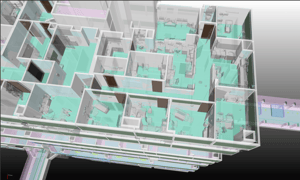

2022-07-28 _MOTE Full Bldg - MeshCoord (1)

Innovation von Anfang an

Laut Mo Haidar, dem Gründer von IBKS, hatte das Unternehmen erst vor kurzem Reality Capture in sein Dienstleistungsportfolio aufgenommen. IBKS verfügte zwar über einige firmeninterne Erfahrungen im Bereich Scan-toBIM , aber vieles davon war fünf Jahre alt - oder sogar noch älter -, so dass die Hauptakteure im Grunde ganz neu anfingen.

Dies erwies sich eher als eine Stärke denn als eine Schwäche. IBKS war in der Lage, einen innovativen Arbeitsablauf zu entwickeln, ohne Vorurteile über die "besten" Werkzeuge zu haben.

Wie Haidar erklärt, hat IBKS "für jedes Gerät, das es gibt, recherchiert und schnell erkannt, dass unser Anwendungsfall einen mobiles Mapping Ansatz erfordern würde. Und wir wussten ziemlich genau, dass es die NavVis Reality Capture Lösung sein würde: NavVis VLX und NavVis IVION. Es lag auf der Hand, denn es gab keine Einstiegshürde und keine Einschüchterungsversuche."

Spivey Lipsey, digitaler Zwilling solutions lead bei IBKS, fügt hinzu, dass die Mobile-Mapping-Lösung nicht nur einsteigerfreundlich ist, sondern auch die strengen technischen Anforderungen des Unternehmens für die Arbeit im Gesundheitswesen erfüllt.

"Wir waren auf der Suche nach einem hohen Maß an Genauigkeit, aber wir müssen auch eine große Fläche abdecken. Der Scanner trifft genau den richtigen Punkt zwischen Genauigkeit und Geschwindigkeit."

Spivey-Lipsey



- Spivey Lipsey, digitaler Zwilling Lösungsleiter, IBKS

Zur Ergänzung ihrer NavVis Lösung zu ergänzen, suchte IBKS nach einem nachgelagerten Scan-toBIM Tool, das eine ähnliche Kombination aus niedriger Einstiegshürde, Geschwindigkeit und Datenqualität bot. Sie fanden es in PointFuse Pro. Diese Software würde automatisch Oberflächen klassifizieren, Netze aus ihren Punktwolken generieren, um die Dateigröße zu reduzieren, und LOD 200 Modelle schnell erstellen. Und sie wäre sehr einfach zu bedienen.

Laut Lipsey war der wichtigste Faktor jedoch, dass IBKS sicher sein konnte, dass die Werkzeuge als kompletter Arbeitsablauf zusammenpassen.

"Jemand, der sein Abenteuer in diesem Bereich beginnt - wenn er versucht, Software und Hardware für seine Lösung zu beschaffen - versteht schnell, dass es eine sehr verworrene Welt von Softwareversionen und Kompatibilitätsproblemen gibt. Und viele der Softwarelösungen sind kontraintuitiv."

"Ein großes Verkaufsargument für mich", fügt er hinzu, "ist, dass NavVis und PointFuse bereits zusammengearbeitet haben. Das gab mir ein gewisses Vertrauen, dass diese Tools zusammenarbeiten würden.

Mit den richtigen Werkzeugen ausgestattet, arbeitete IBKS dann mit den technischen Teams von NavVis und PointFuse zusammen, um den Arbeitsablauf in einer Handvoll großer Scan-toBIM -Projekte zu optimieren. Das Unternehmen nutzte diese Aufträge, um Best Practices für die Wahrung der Konsistenz, die Erfassung von Korridoren ohne Drift, die Organisation von Daten, die automatische Erkennung von Elementen und mehr zu entwickeln.

"Möchten Sie mehr darüber erfahren, wie Sie 3D-Laserscanning in Ihren Scan-to-BIM-Workflow integrieren können?"

Sprechen Sie mit einem Experten

Der ultimative Test

Dann erhielt IBKS den Zuschlag für das Scan-to-Home-ProjektBIM für den zweitürmigen Komplex in Los Angeles und stellte seinen Workflow auf eine harte Probe.

Dieses 450.000 Quadratmeter große Projekt stellte eine Reihe von Herausforderungen dar. IBKS musste Daten erfassen, die genau genug für ein BIM Modell waren, das den Kundenanforderungen entsprach. Und da es sich bei dem Standort um eine aktive medizinische Einrichtung handelte, mussten sie nach Feierabend schnell arbeiten, um die Störungen für das Personal zu reduzieren.

Wie bereits erwähnt, erstreckte sich der Scanbereich des Projekts über mehrere Ebenen mit medizinischen Suiten und insgesamt 22 Stockwerke. Aber es gab noch eine weitere Ebene der Komplexität: Der Endkunde war nicht Eigentümer der zu scannenden Gebäude, so dass IBKS nur die Bereiche erfassen konnte, die der Kunde gemietet hatte.

Das bedeutete, dass die Scans verstreut sein würden - Haidar nannte die Anordnung "Schweizer Käse". Das Team war sich nicht sicher, ob seine Software die korrekte Ausrichtung während der gesamten Verarbeitungskette beibehalten konnte.

"Wir waren besorgt, dass wir die Ausrichtung der verschiedenen Ebenen an zwei Stellen durchführen müssten, NavVis IVIONund PointFuse Pro, und das Letzte, was man will, ist, die gleiche Aufgabe zweimal zu erledigen."

Mo-Haidar



- Mo Haidar, Gründerin, IBKS



NavVis VLX und NavVis IVION

Lipsey sagt, dass das Team den Arbeitsablauf der mobilen Kartierung beschleunigte, indem es zahlreiche kleinere Scans ohne die Verwendung von Passpunkten erfasste. Auf diese Weise konnten sie jeden Raum sehr schnell betreten und verlassen und gleichzeitig Drift reduzieren, um ein hohes Maß an Genauigkeit zu gewährleisten.

Um möglichen Ausrichtungsproblemen entgegenzuwirken, die durch die verstreute Anordnung entstehen könnten, ordnete IBKS die Scans in einer "Baum"-Konfiguration an.

"In jedem Turm gab es zwei Treppenhäuser, die sich über die gesamte Höhe des Gebäudes erstreckten", sagt Lipsey. "Also haben wir diese einzeln gescannt. Außerdem haben wir jeden Korridor auf jeder Etage gescannt, ebenso die Toiletten und einen Teil des Treppenhauses. Dann haben wir die Suiten einzeln gescannt.

Als es an die Verarbeitung ging, führte das Team erste Ausrichtungsarbeiten in NavVis IVION. "Wir konnten den Korridor mit dem Treppenhaus verbinden und die Ebenen wie einen Baumstamm mit Ästen ausrichten", sagt Lipsey. "Dann richteten wir die Suiten auf den Korridor aus.

Als Nächstes exportierte das Team mit dem Tool zum Zuschneiden und Herunterladen jede Ebene einzeln.

2022-08-23 - Side Elevation - IVION Alignment - Copy
1- PFP CLASSIFIED MESH MODEL FULL BLDG (MOTE) - Copy

Verarbeitung: PointFuse Pro und Autodesk Revit

Dann wurden die Daten an PointFuse Pro weitergegeben. Der Übergang war nahtlos. "Wir brachten jede Ebene, jeden kombinierten Datensatz in PointFuse Pro. Sie stapelten sich genau so, wie wir sie ausgerichtet hatten NavVis IVION ohne dass eine weitere Ausrichtung erforderlich war."

Eliane Bouery, BIM Beraterin bei IBKS, sagt, dass der nächste Schritt darin bestand, mit der Bearbeitung zu beginnen. Sie verwendete PointFuse Pro, um automatisch ein Netz zu erstellen und große ebene Flächen wie Wände und Böden zu klassifizieren.

"Als Nächstes nahmen wir Stockwerk für Stockwerk die Klassifizierung der Elemente vor", sagt sie. Sie navigierte in jeden einzelnen Raum und überprüfte oder identifizierte Türen, Wände, Möbel, Fenster und andere wichtige Elemente. Währenddessen behielt sie die ursprüngliche Punktwolke in NavVis IVION als visuelle Referenz.

"Danach gingen wir zum Modul BIM Space Management und erstellten automatisch ein 3D-Modell. Dann habe ich einfach jedes Fenster und jede Tür angepasst und positioniert. Ich arbeitete parallel dazu in NavVis IVION, navigierte zu jedem Raum und streamte die Messungen, um die Positionierung zu überprüfen."

Nachdem sie die Ausrichtung der einzelnen Stockwerke abgeschlossen hatte, exportierte sie eine IFC-Datei aus PointFuse Pro, um sie für die endgültige Bereinigung und Modellierung einfach in Revit hochzuladen, ohne dass eine weitere Ausrichtung erforderlich war. Von dort aus wurde das Modell BIM schnell nach den Vorgaben des Kunden fertiggestellt.

Workflow: von NavVis nach PointFuse in Autodesk Revit

Workflow-navvis-pointfuse-revit

Ein großer Erfolg und ein Blick in die Zukunft

IBKS sagt, dass der NavVis und der PointFuse-Workflow übertrafen die Erwartungen und machten das, was anfangs eine beängstigende Aufgabe war, sehr einfach und reibungslos.

Zum einen war das mobile Scannen schnell. Das Team war in nur 10 Tagen in jedem Turm und wieder weg und war froh, dass es nach der ersten Erfassung nicht zurückkehren musste.

Die Geschwindigkeit des mobiles Mapping Workflows trug auch dazu bei, dass das medizinische Personal vor Ort weniger gestört wurde. "Obwohl wir nach Feierabend gescannt haben, waren in einigen der Büros Ärzte und Krankenschwestern anwesend", so Haidar. "Sie mussten nur für drei Minuten das Büro verlassen, damit wir den Scan abschließen und zurückkommen konnten. Für sie war das wie eine willkommene Kaffeepause. Fast alle waren überrascht, wie schnell wir ihren Raum verlassen konnten."

Und diese Geschwindigkeit bedeutet keine Einbußen bei der Genauigkeit oder der Datenqualität. "Wir haben mit mobiles Mapping in Bereichen wie langen Korridoren eine wirklich hohe Präzision erzielt", sagt Lipsey. "Abgesehen von ein paar sehr kleinen Artefakten ist alles sehr sauber geworden. Ich denke, wir werden in der Lage sein, die NavVis VLX in viel größerem Umfang einsetzen können, als wir erwartet haben."

BIM Was den Software-Workflow betrifft, so sagt Lipsey, dass er den Herausforderungen der Scan-to-X00-Arbeit für große medizinische Einrichtungen definitiv gewachsen ist.

NavVis IVION verringerte die anfängliche Bearbeitungszeit auf 4 Stunden pro Etage (ca. 16.000 Quadratmeter). PointFuse Pro reduzierte die "Scan-to-Revit-Modell"-Zeit auf nur 12 Stunden pro Etage. Außerdem wurde die Größe der Punktwolkendateien um über 66 % reduziert, was viel Speicherplatz spart und die Übertragung erheblich beschleunigt.

Der innovative Workflow von IBKS bewältigte auch die komplexe Ausrichtung problemlos. "Ich glaube sogar, dass wir damit so viele Geschichten machen können, wie wir brauchen", sagt Lipsey. "Wir können mit der Ausrichtung in NavVis IVIONbeginnen, die Daten präzise in PointFuse Pro und dann in Revit übertragen, ohne weitere Übersetzungen vornehmen zu müssen."

"Dies ist ein großartiger Beweis dafür, wie beide Produkte zusammenarbeiten", schließt Haidar. "Wir haben hier einen enormen Erfolg erzielt.
