Kourtney Kirton2. März 20225 Minuten lesen

Effizienteres Arbeiten mit großen Punktwolkendatensätzen

Für Spezialisten, die mit großen Punktwolkendatensätzen arbeiten, NavVis IVION ist ein leistungsstarkes Tool für das Streaming, die gemeinsame Nutzung und die Online-Arbeit mit Punktwolken.

Wie bei vielen Dingen in der modernen Welt sind Daten die Hauptwährung der Indoor-Scanning-Revolution. Bits und Bytes von Informationen, die sich auf Terabytes belaufen, bilden in Punktwolken präzise die Dimensionen der bebauten Umwelt.

Zunehmend werden diese großen Punktwolkendatensätze zur Erstellung von 3D-Gebäudemodellen oder zur Aktualisierung eines bestimmten Abschnitts eines bestehenden Modells verwendet. Die Verwendung von Punktwolken in einer 3D-Modellierungssoftware - sei es BIM oder CAD - zur Erstellung und Aktualisierung von Modellen der bebauten Umwelt kann jedoch viel schwieriger sein, als es klingt.

Als Erstes müssen Sie die Festplatte oder andere Speichermedien durchsuchen, auf denen sich dieser Datensatz befindet. Dann müssen Sie wahrscheinlich eine spezielle Software verwenden, um die Punktwolke manuell zu prüfen und den genauen Abschnitt des Scans zu finden, der extrahiert werden muss.

Beide Schritte sind langsam und mühsam - und all das muss geschehen, bevor Sie die Aktualisierung überhaupt durchführen können. Die Funktionen in NavVis IVION sind speziell darauf ausgerichtet, diese Arbeitsabläufe zu optimieren.

Was ist NavVis IVION?

NavVis IVION ist eine webbasierte 3D-Gebäudevisualisierungssoftware, mit der Benutzer Laserscandaten als realistische, vollständig immersive digitale Gebäude nutzen können.

NavVis-IVION-Core-Hero-blog-post

Punktwolken können aus verschiedenen Perspektiven - Vogelperspektive, Rundgang, 2D-Grundrisse und 360-Grad-Panoramabilder - über jeden Standard-Webbrowser betrachtet und erkundet werden.

"Die intuitive Benutzeroberfläche von NavVis IVION macht es besonders attraktiv für Bauinteressenten, die nicht über das nötige Fachwissen für die Arbeit mit Punktwolken und fortschrittlicher Software verfügen."

Für fortgeschrittene Anwender wie Laserscanner und AEC-Profis, NavVis IVION auch als zentraler Knotenpunkt für den Zugriff, das Streaming und die Verwaltung von Punktwolkendateien von Nutzen.

Eine ausgefeilte Lösung für große Punktwolkendatensätze

Zwei Schlüsselfunktionen von NavVis IVION die die Funktionalität von Punktwolken erheblich verbessern, sind die Möglichkeit, Abschnitte großer Punktwolkendateien auszuwählen, zu beschneiden und herunterzuladen, und die Möglichkeit, bestimmte Bereiche einer Punktwolke direkt in einem Webbrowser zu markieren und zu messen.

Das bedeutet, dass jeder, der mit großen Punktwolkendateien arbeitet, jetzt ganz einfach einen bestimmten Teil der Punktwolke finden, markieren und herunterladen kann, mit dem er zu einem bestimmten Zeitpunkt arbeiten möchte. Darüber hinaus können die Benutzer zentimetergenaue Messungen vornehmen Punkt-zu-Punkt . Anschließend können sie die Daten markieren, um Schlüsselbereiche oder Bereiche, die neu angeordnet werden müssen, hervorzuheben.

Ein weiterer Vorteil ist, dass die Benutzer nicht mehr auf physische Speichermedien wie Festplatten, USB-Sticks und SD-Karten angewiesen sind, um ihre Punktwolken zu speichern und zu verwalten.

Und warum ist das von Vorteil? Weil diese Geräte praktisch Datensilos sind, die den Zugriff auf große Punktwolkendatensätze umständlicher als nötig machen (und das, bevor wir große Teams von BIM und AEC-Fachleuten berücksichtigen, die von verschiedenen Standorten und Zeitzonen aus zusammenarbeiten).

NavVis-IVION-Enterprise

"Erweiterte Funktionen, die man bei der 3D-Gebäudemodellierung zu schätzen weiß"

Mit NavVis IVIONkönnen Sie problemlos Punktwolkendateien in allen Standardformaten hochladen und Punktwolkendateien von mehreren Geräten zu einem einzigen, umfassenden 3D-Modell zusammenführen.

Alle wichtigen Daten befinden sich an einem Ort, an dem die einzelnen Scans übersichtlich in einem Datensatzmenü aufgelistet sind, so dass Sie schnell zu den gewünschten Scans springen können.

Sie können die relevanten Punktwolkendaten auch im 2D-Grundriss oder in der 3D-Panorama-Perspektive finden. Die detaillierte digitale Darstellung des physischen Standorts bietet hilfreiche visuelle Anhaltspunkte, um Ihre Suche zu beschleunigen.

Und jetzt kommt der spannendste Teil: Sie können bestimmte Abschnitte der Punktwolken in Ihrem Browser auswählen, zuschneiden und herunterladen. Diese Dateien können im e57-Format exportiert werden, um sie lokal zu speichern, und eignen sich für die Verwendung in kompatibler Modellierungssoftware von Drittanbietern. Anstatt die gesamten Datensätze weiterzugeben, können Sie auf diese Weise die benötigten Daten mit allen relevanten Beteiligten teilen, was viel einfacher und schneller ist.

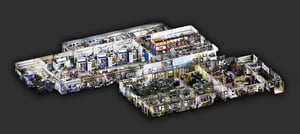

pointcloud_3D_view_new

Fabrikplanung als praktischer Anwendungsfall mit Mark & Measure

Zusätzlich zur Möglichkeit, bestimmte Bereiche der Punktwolke zu beschneiden und herunterzuladen, NavVis IVIONMit dem Markierungs- und Messwerkzeug können die Benutzer bequem Messungen vornehmen, in Ordnern organisieren und Punkt-zu-Punkt weitergeben.

Schauen wir uns einen realen Anwendungsfall in der Fertigungsindustrie an, bei dem ein Fabrikplaner mit NavVis IVION verwendet, um ein neues Layout zur Verbesserung schlanker Prozesse zu entwerfen.

Sobald der letzte Scan auf die Website NavVis IVIONhochgeladen wurde, können Bereiche, die neu angeordnet werden müssen, identifiziert und mit einem farbigen Overlay markiert, eindeutig benannt und in Ordnern gruppiert werden, um noch mehr Klarheit zu schaffen, indem das Werkzeug Markieren & Messen verwendet wird.

Sind die Produktionsschritte und Arbeitsplätze einmal eingezeichnet NavVis IVION als Dokumentation des aktuellen Layouts markiert sind, können das neue und das bestehende Layout leicht verglichen werden. Der Fabrikplaner kann sehen, dass das neue geplante Layout nicht nur den Materialfluss optimiert, sondern auch aufzeigt, wo Platz eingespart wurde, der in Zukunft für die Installation einer zusätzlichen Linie genutzt werden könnte.

Wenn die Planung abgeschlossen ist, können die markierten Informationen über einen Weblink an Kollegen weitergegeben oder in ein automatisch generiertes PDF-Dokument exportiert werden, das die Links zu den einzelnen Markierungen, die Beschreibung des Arbeitsschritts und die entsprechende Raumnutzung enthält.

layout planning in ivion

Fazit

Mit NavVis IVIONhaben Sie die Möglichkeit, Punktwolken hochzuladen, Datensätze aus verschiedenen Quellen zusammenzuführen, Scandaten zu verwalten, sie aus verschiedenen Perspektiven zu betrachten, präzise Ausschnitte Ihrer Daten auszuwählen, zu beschneiden und herunterzuladen, relevante Bereiche zu markieren und genaue Messungen durchzuführen.

Möchten Sie mehr erfahren? Bleiben Sie dran, wenn Sie mehr darüber erfahren möchten, wie unser Flaggschiff, die Softwarelösung, die großen Innenräume verbessern kann.

Bis dahin, wenn Sie mehr über NavVis IVIONerfahren möchten, melden Sie sich hier für eine kostenlose Testversion an oder vereinbaren Sie einen Vorführtermin. Wir würden uns freuen, von Ihnen zu hören.
